Das Wichtigste in Kürze:
- VMQ-Silikon wird häufig gewählt, wenn Beständigkeit gegen Sauerstoff und UV-Strahlung gefragt ist.
- Für Standard-VMQ nennt die Materialübersicht etwa −50 °C bis +200 °C im Dauerbetrieb und kurzfristig bis etwa +300 °C; prüfen Sie die konkrete Mischung beim Anbieter.
- Stimmen Sie Werkstoff, Geometrie und Einsatzbedingungen gemeinsam ab, bevor Sie eine Silikonmanschette freigeben.
Eine Manschette kann einen hohen Temperaturspitzenwert vertragen und im Alltag trotzdem früh ausfallen. Entscheidend ist, ob Temperatur, Medium, Bewegung und Umwelteinflüsse zusammenpassen. Wer Silikonmanschetten auswählen möchte, sollte deshalb nicht nur einen Datenblatt-Maximalwert betrachten, sondern das vollständige Einsatzprofil beschreiben.

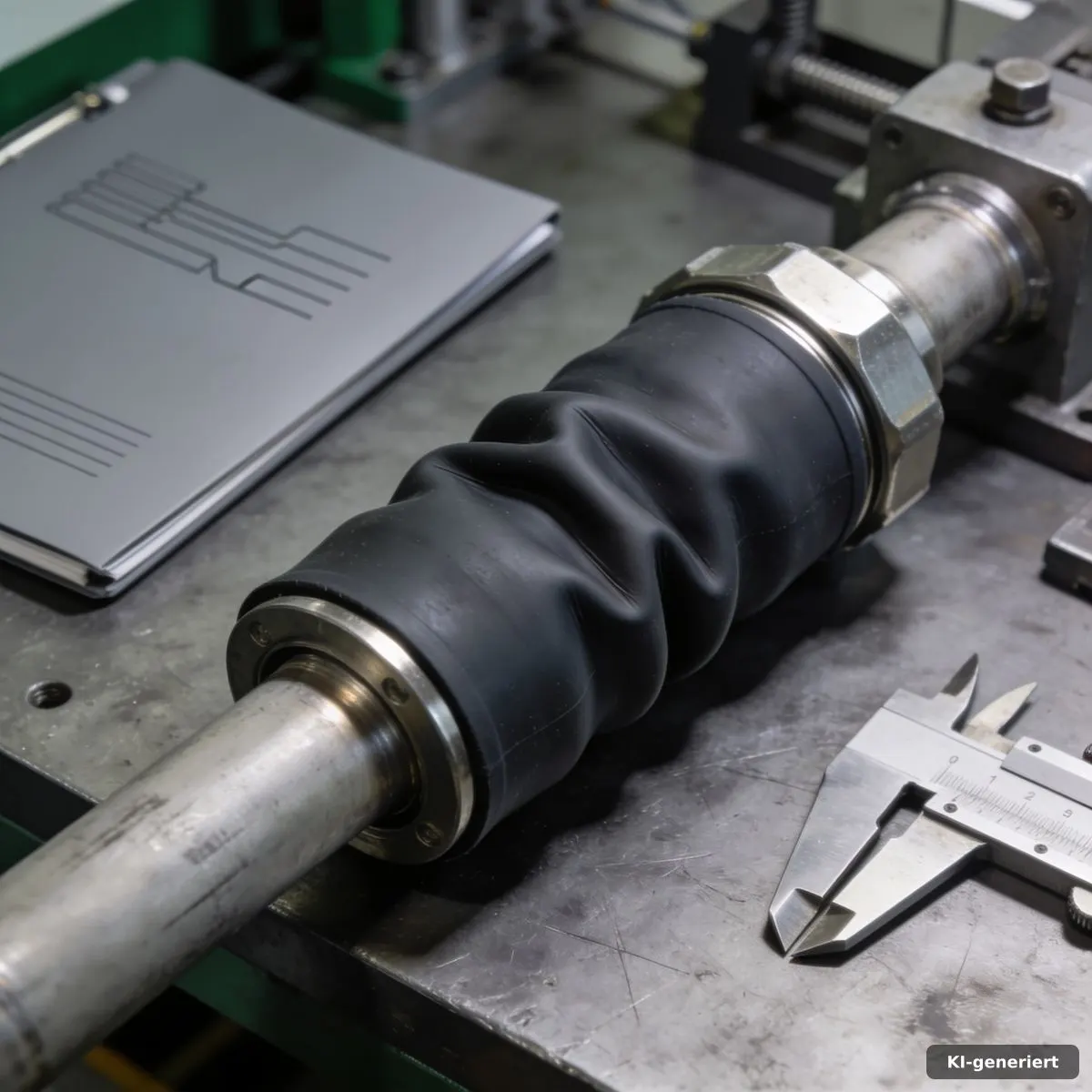

Eine Silikonmanschette ist ein flexibles, meist hülsenförmiges Elastomerbauteil, das bewegte oder verbundene Bereiche abdeckt, schützt oder abdichtet. Ihre Funktion hängt neben der Geometrie wesentlich vom Werkstoff und den Einsatzbedingungen ab.
Im Folgenden erfahren Sie, welche Angaben für die Auswahl zählen, wie Sie Temperatur- und Medienbeständigkeit bewerten und welche Unterlagen eine technische Abstimmung erleichtern.
Silikonmanschetten auswählen: Anforderungen zuerst klären
Der erste Schritt ist eine präzise Beschreibung der Anwendung. Eine Silikonmanschette muss nicht abstrakt „hitzebeständig“ sein, sondern bei einer bestimmten Temperatur, in einem bestimmten Medium und unter konkreter mechanischer Belastung funktionieren. Fehlen diese Angaben, lässt sich ein Werkstoffdatenblatt nur eingeschränkt auf das Bauteil übertragen.

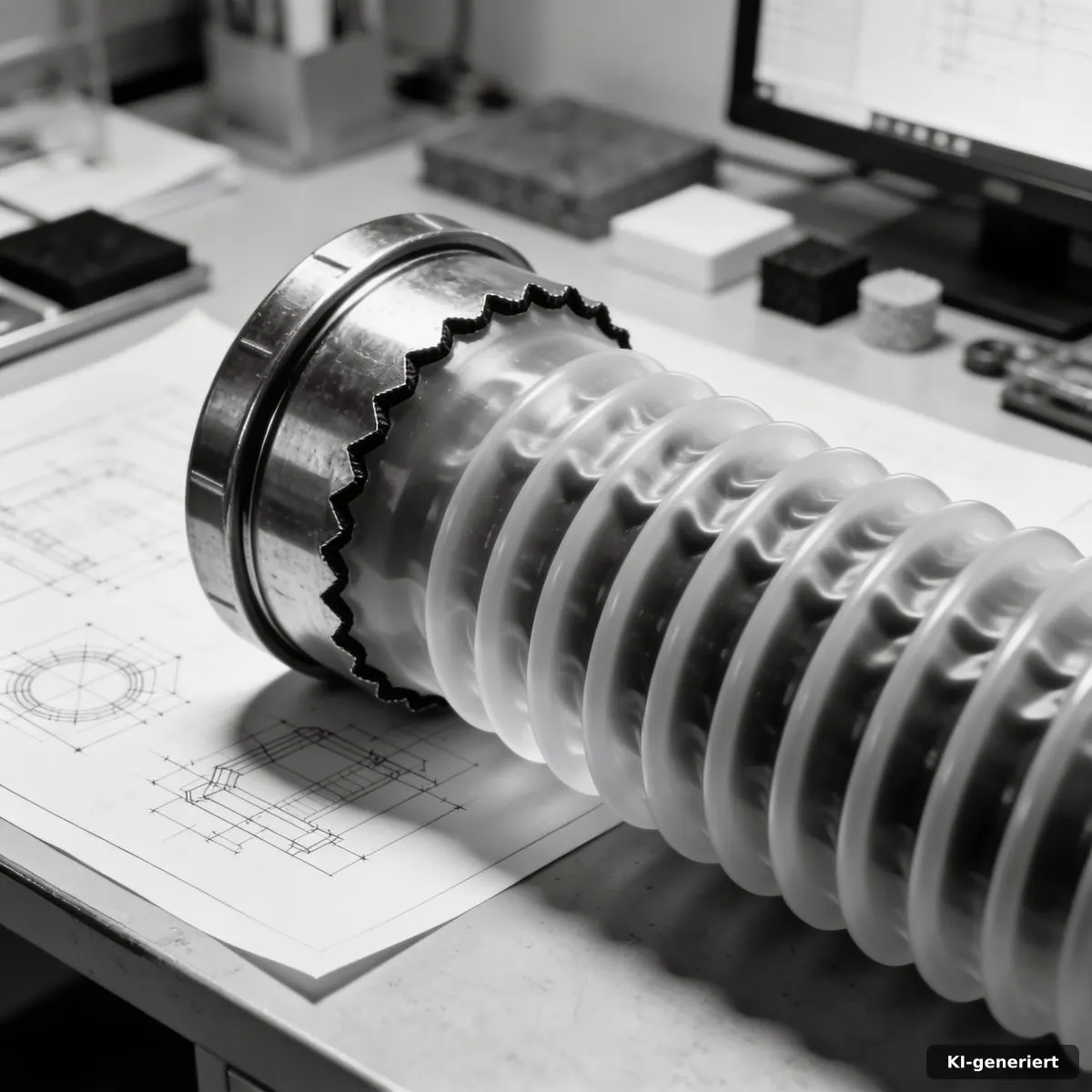

Erfassen Sie daher zunächst die Einbausituation: Wo sitzt die Manschette, welche Bereiche verbindet oder schützt sie, und welche Bewegungen treten auf? Relevant sind außerdem Maßtoleranzen, Montageweg, mögliche Dehnung oder Stauchung sowie Kontakt mit angrenzenden Bauteilen. Eine ungünstige Geometrie kann die Funktion ebenso beeinträchtigen wie eine unpassende Mischung.
Für die technische Anfrage sind insbesondere diese Punkte hilfreich:
- Innen- und Außendurchmesser, Länge, Wandstärke und Anschlussgeometrie
- Temperatur im normalen Betrieb sowie mögliche Spitzen und Abkühlphasen
- Kontaktmedien, Kontaktart und Dauer des Kontakts
- Bewegung, Druck, Zug, Reibung oder wiederkehrende Verformung
- Anforderungen an Dichtwirkung, Schutzfunktion und Wartungsintervall
- Zeichnungen, 3D-Daten, Skizzen, Produktbeschreibung oder vorhandenes Muster
Beschreiben Sie auch den Fehlerfall des bisherigen Bauteils. Risse, Verhärtung, Aufquellen oder Verformung geben unterschiedliche Hinweise. Gummidichtungen Maßgefertigt: Anfrage richtig vorbereiten zeigt, welche Angaben eine Anfrage konkretisieren.
Temperaturbereich richtig einordnen
Bei der Temperaturauswahl müssen Dauerbetrieb und kurzzeitige Belastung getrennt betrachtet werden. Die Materialübersicht im Recherchekontext nennt für Standard-VMQ etwa −50 °C bis +200 °C als kontinuierlichen Bereich und kurzfristig etwa +300 °C. Diese Orientierungswerte ersetzen keine Freigabe für eine konkrete Mischung und Bauteilgeometrie.
Tabelle: Temperaturangaben für Standard-VMQ laut Materialübersicht im Recherchekontext
Betriebsart Orientierungswert Bedeutung für die Auswahl
Kontinuierlicher Betrieb etwa −50 °C bis +200 °C Bereich für die dauerhafte Belastung prüfen
Kurzzeitige Belastung bis etwa +300 °C Dauer, Wiederholung und Abkühlung klären
Die Zahlen sind als Ausgangspunkt zu behandeln. Eine konkrete Manschette kann abhängig von Mischung, Wandstärke, Einspannung und mechanischer Beanspruchung anders reagieren. Fragen Sie deshalb nach Angaben zum vorgesehenen Compound und prüfen Sie, ob der Hersteller die Werte für Dauerbetrieb oder nur für zeitlich begrenzte Belastung nennt.
Tieftemperaturen verdienen ebenfalls Aufmerksamkeit. Eine Manschette kann bei Kälte steifer werden und Bewegungen schlechter aufnehmen. Klären Sie, ob sie bei der niedrigsten Einsatztemperatur noch ausreichend flexibel bleibt und ob Montage oder dynamische Bewegung dann stattfinden. Lassen Sie auch Temperaturwechsel beschreiben: Wiederholtes Aufheizen und Abkühlen unterscheidet sich von einer gleichmäßigen Temperaturbelastung.
Bei der Auslegung zählt das gesamte Profil, nicht nur der höchste Messwert. Halten Sie Normalbetrieb, Spitzen, Abkühlung und Häufigkeit der Wechsel getrennt fest. So kann die Werkstoffauswahl gezielt erfolgen.

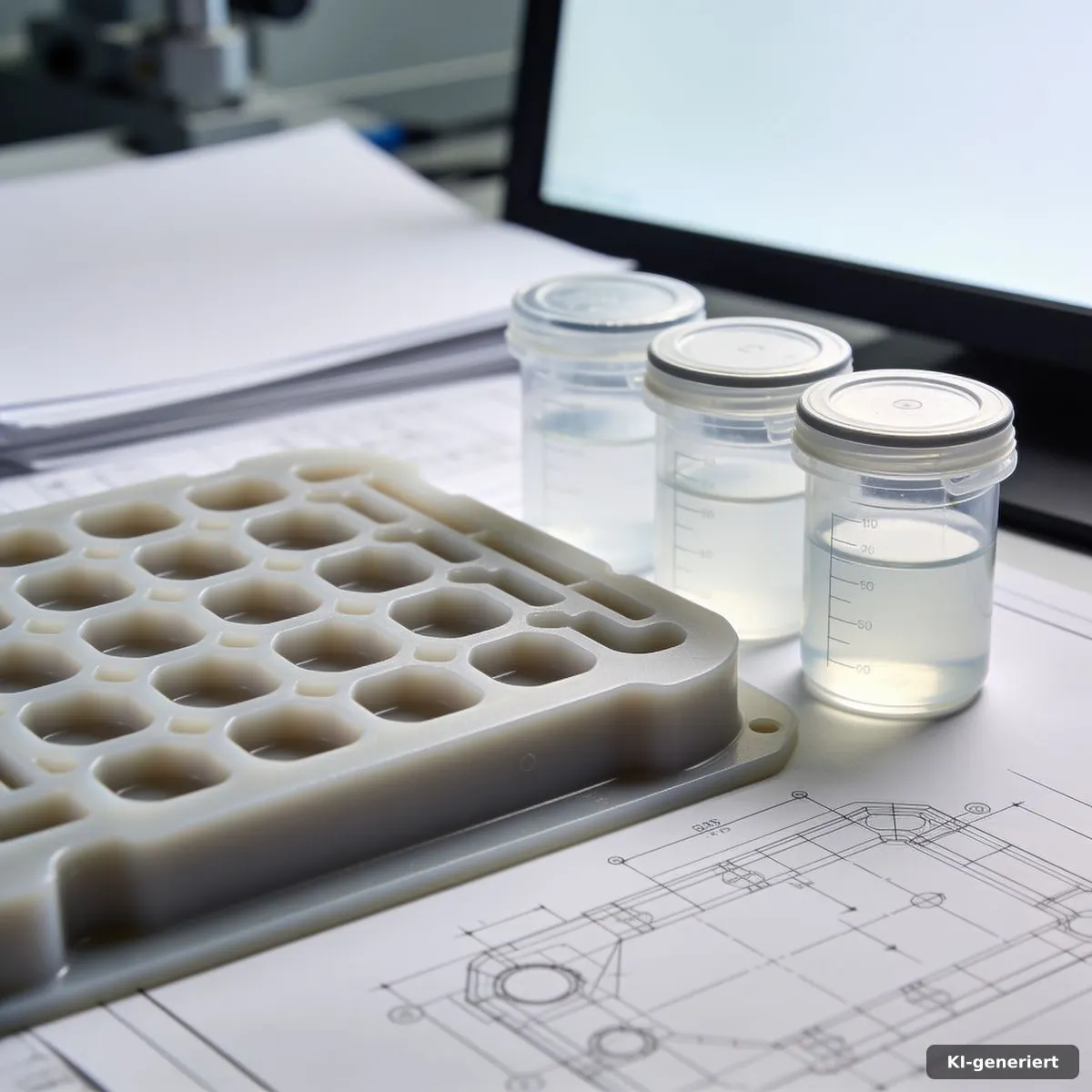

Medienbeständigkeit und Umwelteinflüsse bewerten
Silikon wird nicht automatisch für jedes Medium geeignet. VMQ besitzt laut Recherchekontext eine gute bis mittlere Quellbeständigkeit in vielen Medien; diese allgemeine Einordnung sagt jedoch nicht aus, wie sich eine bestimmte Mischung in Ihrem Prozessmedium verhält. Benennen Sie das Medium so genau wie möglich und geben Sie Konzentration, Temperatur und Kontaktdauer an.
Quellung kann Maße und Anpressung verändern. Auch eine sichtbare Veränderung der Oberfläche oder eine veränderte Elastizität kann auf eine unpassende Kombination hinweisen. Betrachten Sie darum nicht nur die chemische Bezeichnung des Mediums, sondern auch den realen Betriebsablauf: Spritzer, dauernder Kontakt, Reinigung und wechselnde Medien stellen unterschiedliche Anforderungen.
VMQ wird laut Materialangaben bevorzugt eingesetzt, wenn unter anderem Beständigkeit gegen Sauerstoff und UV-Strahlung gefordert ist. Für Außenanwendungen oder ozonhaltige Umgebungen sollten Sie die konkrete Exposition trotzdem prüfen. UV- und Ozonkontakt, Dehnung sowie Temperatur können gemeinsam auf das Bauteil wirken.
Vor der Materialfreigabe sollten Sie klären:
- Ist das Medium dauerhaft oder nur zeitweise vorhanden?
- Ändern sich Temperatur oder Konzentration im Betrieb?
- Kommen Reinigungs- oder Spülmedien hinzu?
- Wirkt Ozon, UV-Strahlung oder Sauerstoff auf die Manschette ein?
- Welche Maßänderung oder Oberflächenveränderung ist funktional noch zulässig?
Für den Vergleich von Elastomerarten hilft eine anwendungsbezogene Betrachtung statt einer pauschalen Rangfolge. Lesen Sie dazu Gummi vs. Silikon: Härte, Druckverformungsrest und Auswahl.
Prüfungen und Klassifizierungen sinnvoll nutzen
Normen und Klassifizierungssysteme unterstützen die technische Abstimmung, ersetzen aber nicht die Prüfung der konkreten Anwendung. Sie helfen dabei, Prüfzweck und Vergleichsgrundlage zu benennen. Fragen Sie daher immer, welche Eigenschaft geprüft wurde und ob Prüfbedingungen zu Ihrem Einsatz passen.
Ozonprüfung nach DIN ISO 1431-1
DIN ISO 1431-1 beschreibt Verfahren zur Bestimmung des Widerstands von Elastomeren oder thermoplastischen Elastomeren gegen Ozonrissbildung. Dazu gehören statische und dynamische Dehnungsprüfungen. Laut ANSI (2017) behandelt DIN ISO 1431-1:2017 den Widerstand gegen Ozonrissbildung und statische sowie dynamische Dehnungsprüfungen. Die Standardbeschreibung lautet:
„Diese Norm legt Verfahren zur ... von Ozon und unter definierter Temperatur unter Ausschluss des Einflusses von direktem Licht fest.“ – DIN ISO 1431-1:2017, Standardbeschreibung bei ANSI.
Die Norm liefert einen Prüfrahmen für Ozonrissbildung. Sie belegt nicht automatisch die Eignung jeder Manschette für jede Umgebung. Klären Sie, ob die Prüfbedingungen, Dehnung und Temperatur zur tatsächlichen Beanspruchung passen.
ASTM D2000 richtig einordnen
ASTM D2000 nutzt Typen und Klassen zur Einordnung elastomerischer Materialien. Laut ASTM International (o. J.) beziehen sich Typen unter anderem auf den Widerstand gegen Wärmealterung und Klassen auf den Widerstand gegen Aufquellen in Öl. Das System kann Anforderungen strukturieren, ist aber keine pauschale Aussage über die Eignung einer Silikonmanschette in beliebigen Medien.
Eine Statista-Seite führt im verfügbaren Quellenmaterial lediglich das Suchthema „Silikonmanschetten auswählen“ auf; sie liefert hier keine technische Materialangabe. Das Themenfeld ist auf Statista (o. J.) aufgeführt. Verwenden Sie für die Freigabe daher konkrete Werkstoffdaten und Prüfbezüge des jeweiligen Bauteils.
Entwicklung und Anfrage vorbereiten

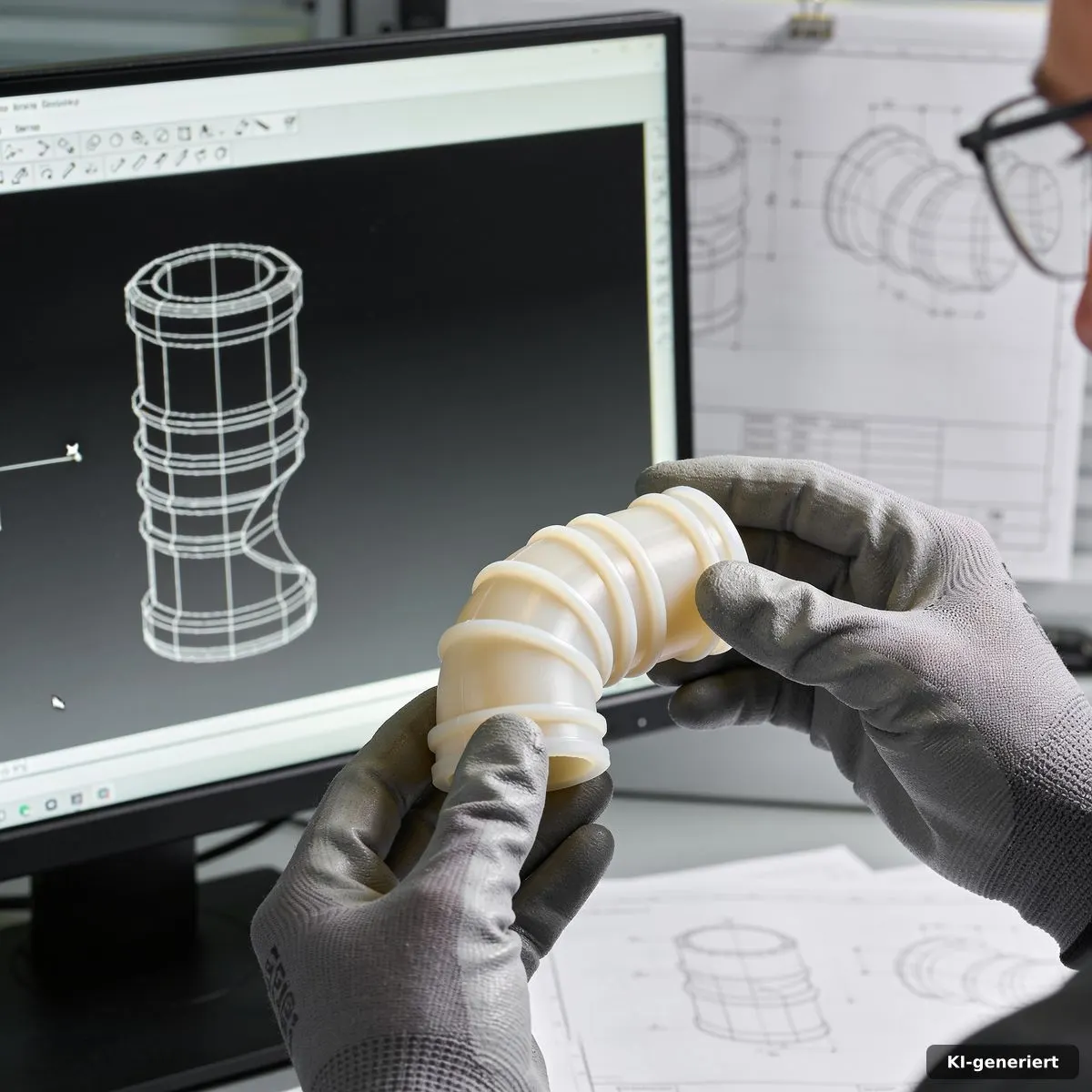

Eine gute Anfrage verbindet technische Anforderungen mit verwertbaren Produktdaten. Wenn bereits eine Manschette existiert, senden Sie möglichst ein Muster und dokumentieren Sie, wie sie eingebaut und belastet wird. Bei einer Neuentwicklung helfen 3D-Daten oder eine technische Zeichnung; für frühe Abstimmungen reichen oft eine bemaßte Skizze und eine klare Produktbeschreibung.
Welche Unterlagen helfen
Achten Sie darauf, dass Zeichnung oder Modell nicht nur Außenmaße zeigen. Funktionsflächen, Anschlussbereiche, Wandstärken und zulässige Abweichungen sind ebenfalls wichtig. Markieren Sie, welche Maße für Dichtheit, Montage oder Bewegungsaufnahme entscheidend sind. Ergänzen Sie Informationen zum Medium, Temperaturprofil und zu mechanischen Belastungen.
Vom Muster zum passenden Bauteil
Ein vorhandenes Bauteil kann als Ausgangspunkt dienen, besonders wenn Sie eine wirtschaftlichere Alternative für ein Bestandsprodukt suchen. Entscheidend ist, dass die Funktion nicht allein anhand der äußeren Form beurteilt wird. Prüfen Sie, welche Merkmale zwingend erhalten bleiben und an welchen Stellen eine Anpassung möglich ist.
SDGummi beschreibt den eigenen Ansatz als Entwicklung individueller Produkte aus Gummi oder die Suche nach wirtschaftlicheren Lösungen für Bestandsprodukte. Außerdem wird die Entwicklung und Fertigung vom Prototypen bis zur Serienproduktion genannt. Das macht eine frühe Abstimmung über Muster, Zeichnungsstand und Prüfkriterien sinnvoll. Weiterführende Informationen finden Sie unter Produktentwicklung für maßgeschneiderte Gummiteile.
Vor einer Freigabe sollten Sie die relevanten Funktionsmerkmale festlegen: Maßhaltigkeit, Dicht- oder Schutzwirkung, Verformbarkeit und Zustand nach Medien- und Temperaturkontakt. So wird klar, woran ein Prototyp beurteilt wird und welche Angaben für eine spätere Fertigung wichtig bleiben.
Fazit
Wenn Sie Silikonmanschetten auswählen, beginnen Sie mit dem vollständigen Einsatzprofil: Temperatur im Dauerbetrieb und bei Spitzen, Kontaktmedien, UV- und Ozonbelastung sowie mechanische Bewegung. Die genannten VMQ-Temperaturwerte sind Orientierungspunkte, keine pauschale Freigabe für jede Rezeptur oder Geometrie. Ebenso verlangt die allgemeine Quellbeständigkeit eine Prüfung im konkreten Medium.
Legen Sie Zeichnungen, 3D-Daten, Skizzen oder ein Muster zusammen mit den Einsatzbedingungen vor. Benennen Sie außerdem, welche Funktion zwingend erhalten bleiben muss und welche Fehler am bisherigen Produkt auftreten. Eine technische Abstimmung auf dieser Grundlage hilft, Werkstoff und Bauteil praxisgerecht einzugrenzen. Bei einem Bestandsprodukt kann sie auch zeigen, ob eine wirtschaftlichere Ausführung sinnvoll geprüft werden sollte.
Häufig gestellte Fragen
Welche Temperaturgrenzen gelten für Silikonmanschetten?
Für Standard-VMQ nennt die Materialübersicht etwa −50 °C bis +200 °C im kontinuierlichen Betrieb und kurzfristig bis etwa +300 °C. Diese Werte sind Orientierungen. Für eine belastbare Auswahl müssen Sie die konkrete Mischung, Dauer, Temperaturwechsel, Bauteilgeometrie und mechanische Beanspruchung berücksichtigen. Lassen Sie sich bestätigen, auf welche Betriebsart sich die jeweiligen Materialangaben beziehen.
Wie prüfe ich die Medienbeständigkeit?
Sie benötigen die genaue Bezeichnung des Mediums sowie Angaben zu Temperatur, Konzentration, Kontaktdauer und möglichem Wechsel zwischen Medien. VMQ besitzt eine gute bis mittlere Quellbeständigkeit in vielen Medien, doch daraus folgt keine Freigabe für einen konkreten Prozess. Fragen Sie nach passenden Materialdaten oder Prüfungen und legen Sie fest, welche Maß- oder Oberflächenveränderung tolerierbar ist.
Was sagen DIN ISO 1431-1 und ASTM D2000 aus?
DIN ISO 1431-1 beschreibt Verfahren zur Prüfung des Widerstands gegen Ozonrissbildung, einschließlich statischer und dynamischer Dehnung. Laut ANSI (2017) behandelt die Norm diese Prüfungen. ASTM D2000 ordnet Elastomere unter anderem anhand von Wärmealterung und Ölquellung ein; laut ASTM International (o. J.) ist sie ein Klassifizierungssystem für Gummiprodukte. Beide Bezüge helfen, Prüfanforderungen zu präzisieren. Sie ersetzen jedoch nicht die Prüfung, ob Werkstoff und Manschettengeometrie zu Ihrer konkreten Anwendung passen.
