Gummikompensatorenfür die Rohrleitung
Gummikompensatoren gleichen als flexible Verbindungselemente Bewegungen, Schwingungen und thermisch bedingte Dehnungen in Rohrleitungssystemen aus. Als Standardkomponente aus dem bewährten Lieferantennetzwerk oder als Sonderanfertigung aus Gummi und Silikon – bis zum eingearbeiteten Stahlflansch.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Rund oder eckig, mit gelochtem Flansch oder eingearbeitetem Stahlflansch: Die Bauform folgt der Einbausituation. Standard-Kompensatoren liefern wir aus dem Lieferantennetzwerk, Sonderanfertigungen entstehen in präziser Handarbeit oder auf Prototypenwerkzeugen.
Rohrkompensatoren mit Flansch
Rohrdehnungsausgleicher als flexible Verbindung im Leitungssystem. Eine oder mehrere Dehnfalten nehmen dank der hohen Elastizität der Elastomere auch starke Bewegungen und dynamische Belastungen auf. Präzise gelochte Flansche oder eingearbeitete Stahlflansche ermöglichen die passgenaue Montage.
StandardSonderanfertigungAusführungen für höheren Betriebsdruck
Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe – ausgelegt auf Druck, Temperatur und Medium Ihrer Anlage.
GewebeeinlageVakuumstützringEckige Kompensatoren
Eckige Gummi- und Silikonkompensatoren entstehen in modular aufgebauten Formen – so lassen sich unterschiedliche Anschlussmaße wirtschaftlich und flexibel realisieren.
ModulformHandarbeitÜbergangskompensatoren
Verbinden abweichende Anschlussgeometrien und -maße. Gefertigt auf speziell angepassten Hilfsformen in präziser Handarbeit: Nahtlose Verbindungen und maßgenaue Verarbeitung ergeben langlebige, belastbare Kompensatoren für individuelle Einbausituationen.
HilfsformHandarbeitSonderausführungen & Zulassungen
Silikonkompensatoren mit BfR- und FDA-Konformität, blau mit Lebensmittelzulassung oder metallisch detektierbar; Brandschutz nach DIN EN 45545 HL3, PTFE- und Keramik-Beschichtungen, UL-zertifizierte Ausführungen sowie gewebeverstärkte Dosier- und Wiegemanschetten.
Nach ZeichnungNach Muster
Kompensatoren aus der Fertigung
Ausgeführte Kompensatoren mit Stahl- und Bohrflanschen, rund und eckig.

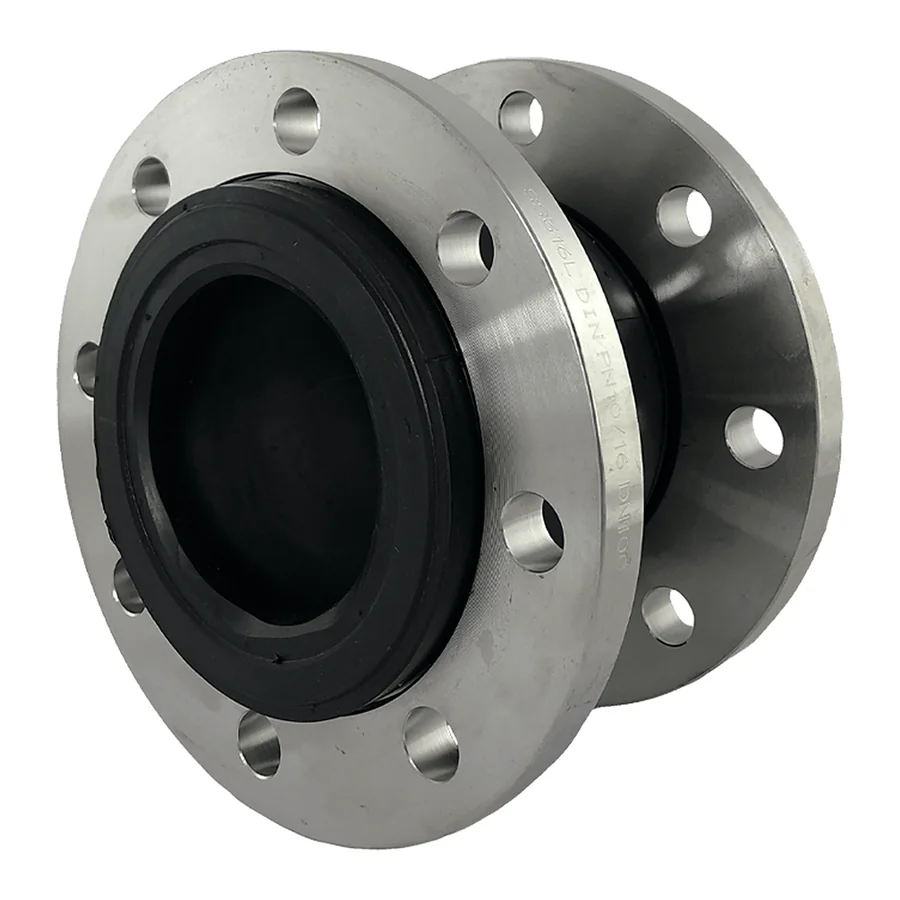

Gummikompensator mit eingearbeiteten Stahlflanschen

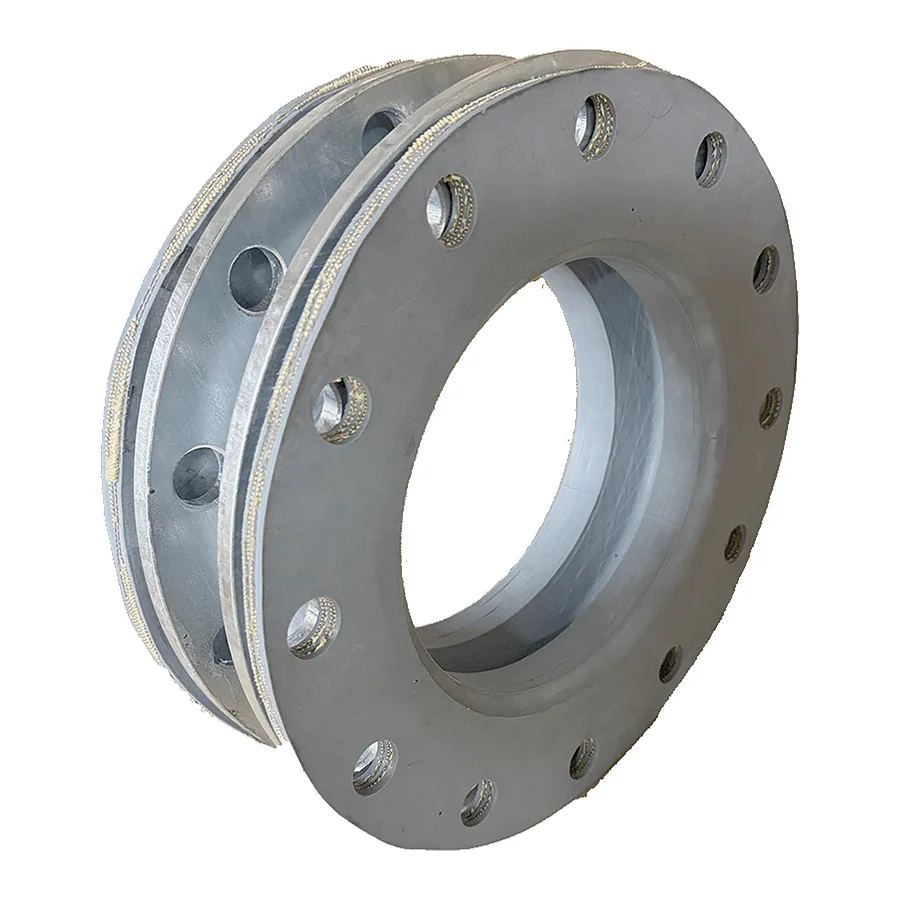

Kompensator mit Metallflanschen beidseitig

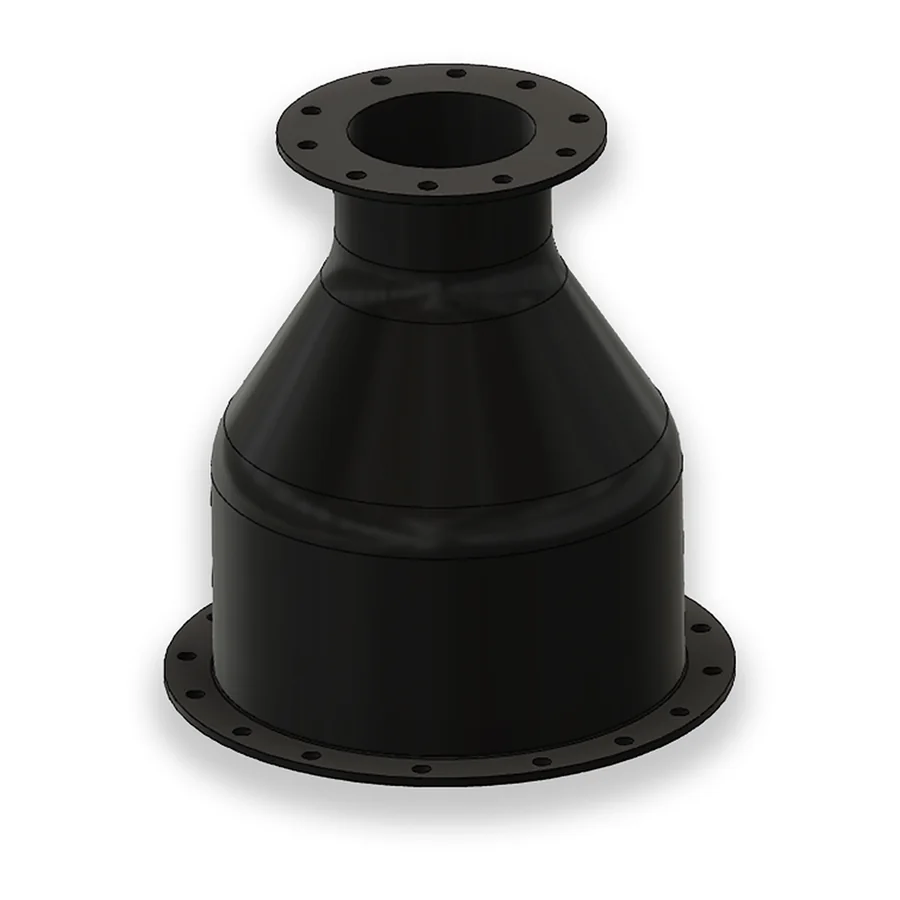

Reduzier-Kompensator mit gelochten Flanschen

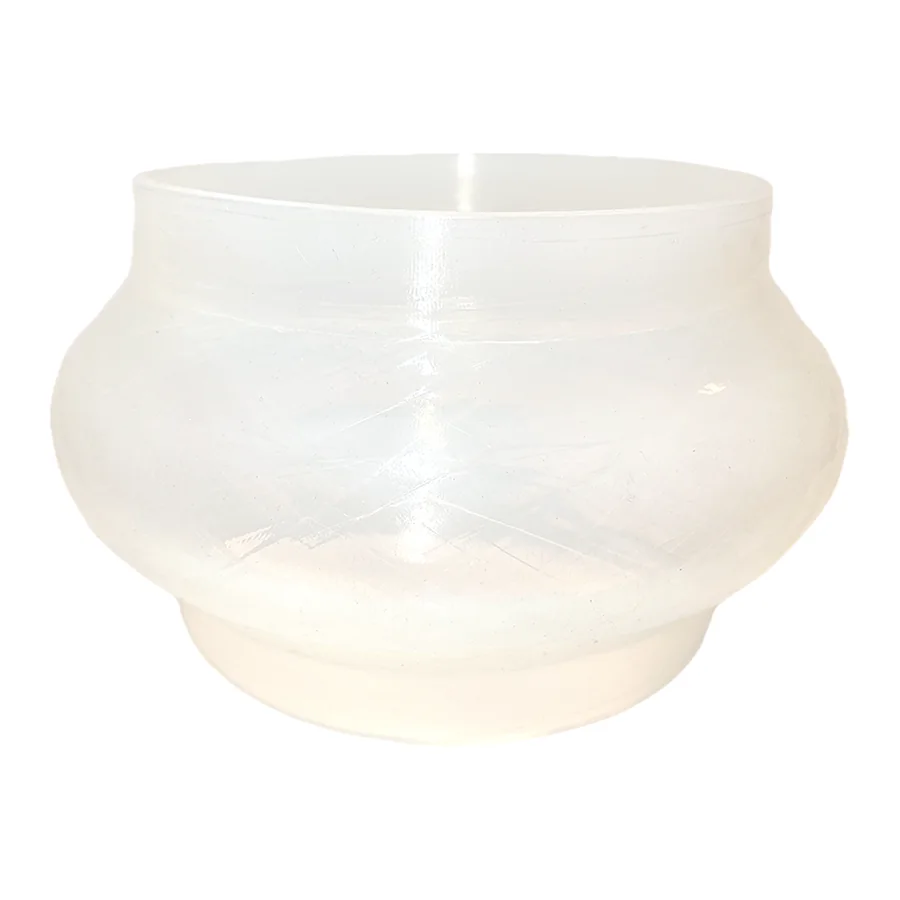

Silikonkompensator in Balgform

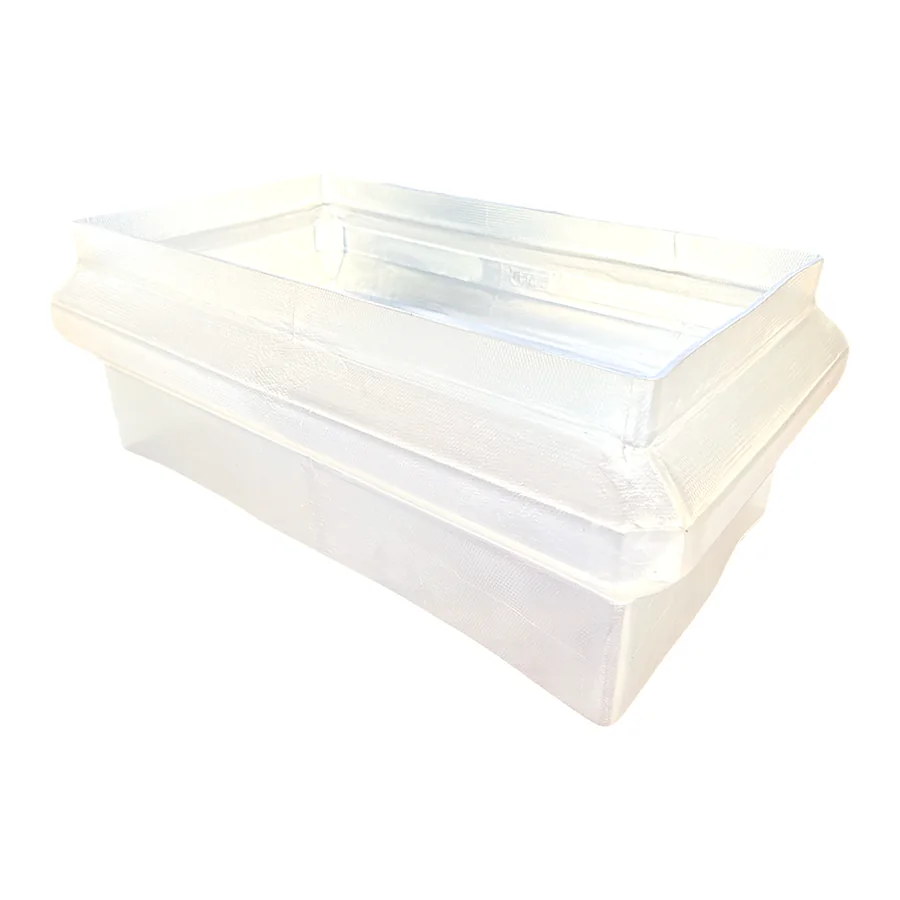

Rechteckiger Silikonkompensator
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Medium / Einsatz |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Heißwasser, Dampf und Abwasser – Wassertechnik und Außeneinsatz |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – ölführende Leitungen |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Chemie und Petrochemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Lebensmittel und Getränke – auf Wunsch blau eingefärbt oder metallisch detektierbar |
Ausführungen Kompensatoren
Alle Kompensatoren im Überblick – jede Ausführung nach Zeichnung, Muster oder Norm gefertigt.
Eckige Kompensatoren
Kompensatoren für rechteckige und quadratische Kanal- und Leitungsquerschnitte, modular gefertigt.
Zur AusführungÜbergangskompensatoren
Kompensatoren für unterschiedliche Anschlussgeometrien und Durchmesserübergänge.
Zur AusführungFlanschkompensatoren
Kompensatoren mit Flanschanschluss für die passgenaue, schraubbare Montage in Rohrleitungssystemen.
Zur AusführungWiegekompensatoren
Mechanische Entkopplung zwischen Rohrleitung und Waage – für unverfälschte Messergebnisse.
Zur AusführungWaagenkompensatoren
Flexible Verbindung zwischen Anlage und Behälter auf der Waage – ohne Verfälschung des Wägeergebnisses.
Zur AusführungStufenkompensatoren
Gestufter Durchmesserübergang zwischen unterschiedlichen Nennweiten, auf kürzester Baulänge.
Zur Ausführung
Zeichnung, Muster, Serie
Drei Schritte von der Anfrage zur laufenden Fertigung – mit einem Ansprechpartner über den gesamten Weg.
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissener Kompensator, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen zu Kompensatoren
Was macht ein Kompensator in der Rohrleitung?
+ Ein Gummikompensator ist ein flexibles Verbindungselement im Rohrleitungssystem. Über eine oder mehrere Dehnfalten gleicht er thermische Dehnungen sowie axiale, laterale und angulare Bewegungen aus, reduziert Schwingungen, entlastet das Rohrsystem und schützt angeschlossene Anlagenkomponenten wie Pumpen und Armaturen vor mechanischen Belastungen.
Halten Gummikompensatoren auch höheren Betriebsdruck aus?
+ Ja. Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe. Präzise gelochte Flansche beziehungsweise eingearbeitete Stahlflansche sorgen für eine passgenaue, dichte Montage. Die Auslegung erfolgt anhand Ihrer Angaben zu Betriebsdruck, Temperatur, Medium und Bewegungsaufnahme.
Welcher Werkstoff eignet sich für meinen Kompensator?
+ Das Medium entscheidet: EPDM für Heißwasser, Dampf und Abwasser sowie den Außeneinsatz; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; Silikon (VMQ) für Lebensmittelanwendungen – auf Wunsch blau eingefärbt oder metallisch detektierbar. Daneben verarbeiten wir unter anderem CR, NR und Fluorsilikon. Wir beraten vor dem Angebot und legen die Mischung anhand Ihrer Einsatzdaten aus.
Können Sie einen Kompensator ohne Zeichnung nachfertigen?
+ Ja. Schicken Sie uns das Bestandsteil: Wir vermessen es, erstellen per Reverse Engineering Zeichnung und 3D-Konstruktion und fertigen nach – auch als Einzelstück. Je nach Anforderung liefern wir einen passenden Standard-Kompensator aus unserem Lieferantennetzwerk oder eine Sonderanfertigung in Handarbeit beziehungsweise auf Prototypenwerkzeugen.
