Wasserstrahlgeschnittene Dichtungen
Wasserstrahlgeschnittene Dichtungen aus hochwertigem Plattenmaterial: präzise und werkzeuglos für nahezu jede zweidimensionale Kontur – ohne thermische Belastung des Werkstoffs, vom Einzelteil bis zur Serie.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Wasserstrahlschnitt ohne Werkzeugkosten
Nahezu jede zweidimensionale Kontur und jedes Lochbild wird direkt aus der CAD-Zeichnung geschnitten – ohne Stanzwerkzeug und ohne Mindestmenge, wirtschaftlich schon ab Stückzahl 1.
WasserstrahlAb Stückzahl 1Präzision ohne thermische Belastung
Der kalte Schnittprozess erhält die Materialeigenschaften vollständig – keine Verhärtung oder Verfärbung der Schnittkante, auch bei dicken oder mehrlagigen Zuschnitten.
KaltschnittRandqualitätIndividuelle Konturen nach Zeichnung
Nahezu jede zweidimensionale Kontur lässt sich präzise umsetzen – nach Zeichnung, DXF-Datei oder Muster.
PlottenNach ZeichnungSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Wasserstrahlgeschnittene Dichtungen aus der Fertigung
Flansch- und Plattendichtungen mit Lochbild.

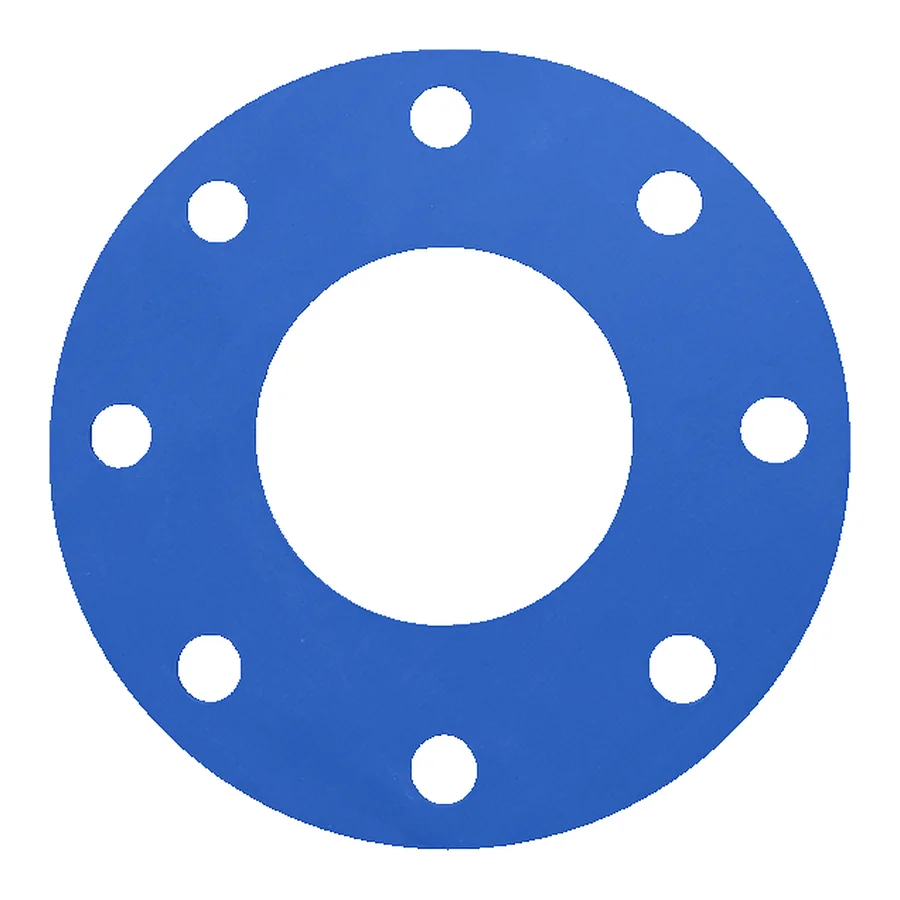

Runde Flanschdichtung mit acht Schraublöchern

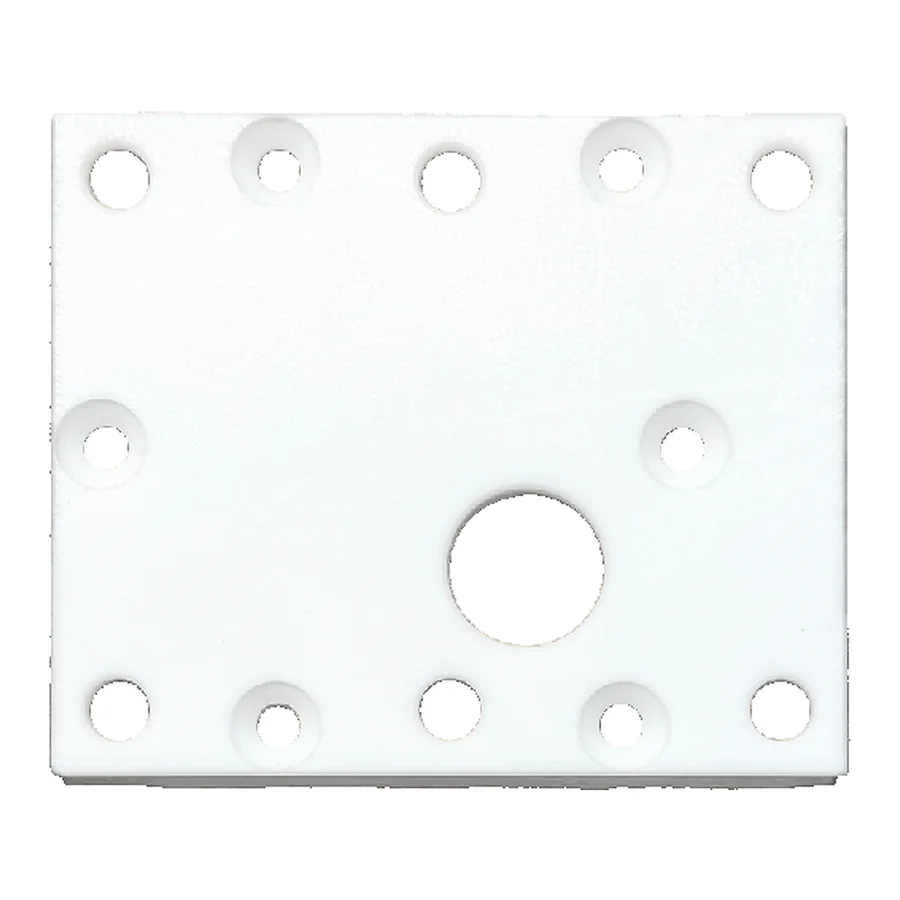

Plattendichtung mit Lochbild
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Dichtungen.
Flachdichtungen
Flachdichtungen aus Plattenmaterial, geschnitten für nahezu jede zweidimensionale Kontur.
Zur AusführungFormgefertigte Dichtungen
Formdichtungen mit komplexen Geometrien, im Vulkanisationswerkzeug gefertigt – vom Prototyp bis zur Serie.
Zur AusführungFlachdichtungsrahmen
Flachdichtungen in Rahmenform, aus einem Stück geschnitten oder aus Segmenten zusammengesetzt.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Dichtung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für wasserstrahlgeschnittene Dichtungen?
EPDM für Witterung, Ozon, Heißwasser und Dampf; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für extreme Temperaturen, auch in physiologisch unbedenklichen Mischungen.
Welche Vorteile hat der Wasserstrahlschnitt gegenüber Stanzen?
Der Wasserstrahlschnitt kommt ohne Stanzwerkzeug aus, erhält die Materialeigenschaften durch den kalten Schnittprozess vollständig und eignet sich auch für dicke oder mehrlagige Zuschnitte.
Ab welcher Stückzahl lohnt sich der Wasserstrahlschnitt?
Ab Stückzahl 1 – da kein Werkzeug erforderlich ist, eignet sich das Verfahren besonders für Einzelstücke, Prototypen und Kleinserien.
Sind individuelle Konturen und Lochbilder möglich?
Ja, nahezu jede zweidimensionale Kontur mit beliebigem Lochbild lässt sich nach Zeichnung, DXF-Datei oder Muster präzise umsetzen.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns die vorhandene Dichtung, wir vermessen sie und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
