Rundschnurringe nach Maß
Rundschnurringe aus extrudierter Rundschnur: auf Einbaumaß zugeschnitten und an der Stoßstelle zum Ring vulkanisiert – für Sondergrößen und große Durchmesser abseits der Normreihen, aus eigener Fertigung vom Prototyp bis zur Serie.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Rundschnur auf Einbaumaß
Aus extrudierter Rundschnur auf Einbaumaß zugeschnitten – Innendurchmesser und Schnurstärke frei wählbar, auch abseits der Normreihen.
ExtrusionZuschnittStoßverbindung & Vulkanisation
Die Rundschnur wird an der Stoßstelle zum geschlossenen Ring vulkanisiert – für große Durchmesser und Zwischengrößen, die im Formwerkzeug unwirtschaftlich wären.
VulkanisationStoßverbindungGroßserien & automatisierte Ablängung
Für Großserien werden Schlauchabschnitte automatisiert abgelängt – reproduzierbar in gleichbleibender Qualität.
Ab Stückzahl 1Automatisierte AblängungSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Rundschnurringe aus der Fertigung
Ringe aus Rundschnur in verschiedenen Werkstoffen und Durchmessern.

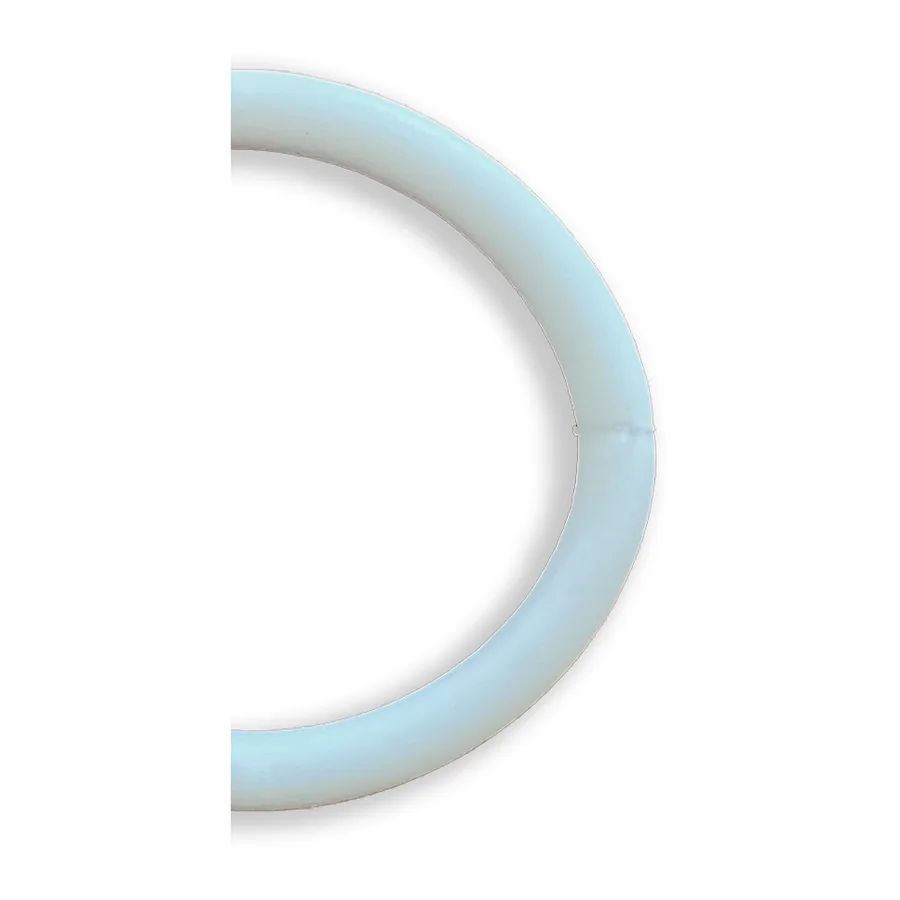

Rundschnurring aus hellem Elastomer

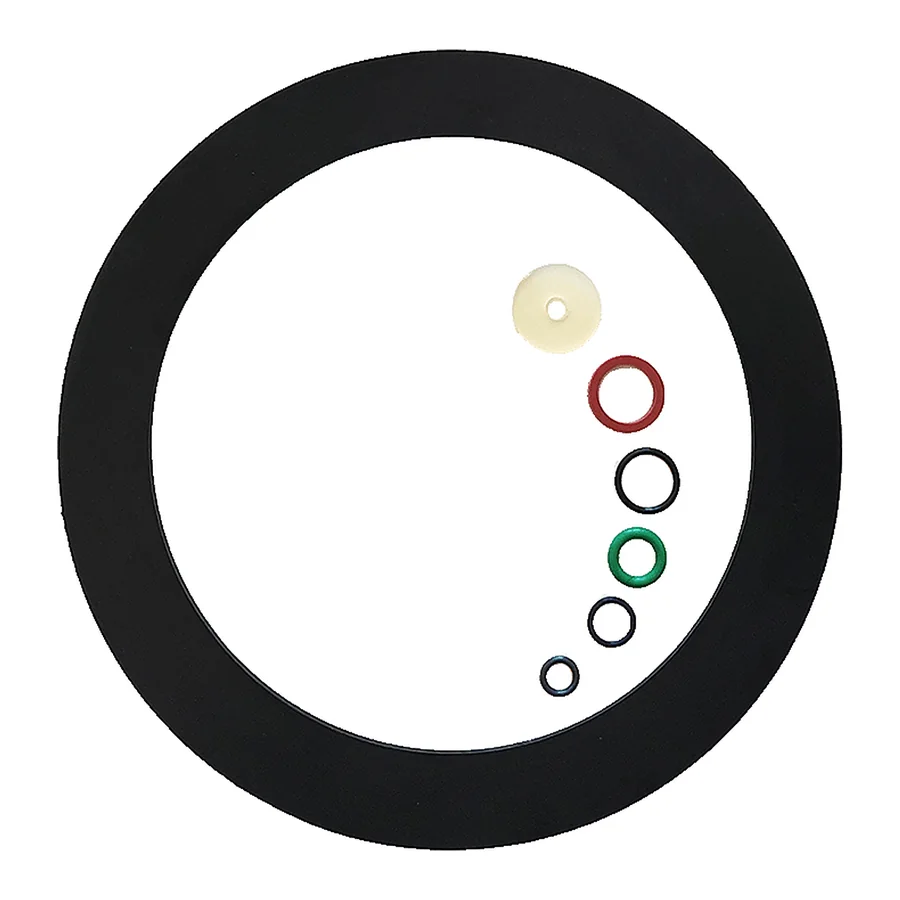

Dichtring mit zugehörigem O-Ring-Satz
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe O-Ringe.
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissener Rundschnurring, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Rundschnurringe?
Für Außendichtungen und Witterungseinsatz eignet sich EPDM am besten, für Öl- und Kraftstoffkontakt NBR, bei hohen Chemikalien- und Temperaturanforderungen FKM und für Lebensmittel- oder Medizintechnik sowie extreme Temperaturen VMQ (Silikon). Wir legen die Mischung anhand von Medium, Temperatur und Belastung aus.
Wie entsteht ein Rundschnurring aus Rundschnur?
Die Rundschnur wird auf Einbaumaß zugeschnitten und an der Stoßstelle zu einem geschlossenen Ring vulkanisiert – ohne Formwerkzeug, auch für große Durchmesser.
Ab welcher Stückzahl fertigen Sie Rundschnurringe?
Wir fertigen ab Einzelstück bis zur Serie. Für Großserien längen wir Schlauchabschnitte automatisiert ab.
Wann lohnt sich ein Rundschnurring statt eines genormten O-Rings?
Bei Sondermaßen, großen Durchmessern oder Zwischengrößen abseits der Normreihen nach DIN ISO 3601, für die ein Formwerkzeug unwirtschaftlich wäre.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns den vorhandenen Rundschnurring, wir vermessen ihn und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
