Konische Manschetten für stufenlose Durchmesserübergänge
Konische Manschetten aus Gummi und Silikon gleichen stufenlose Durchmesserübergänge aus und schützen oder verbinden Bauteile mit sich veränderndem Querschnitt – in sorgfältiger Handarbeit gefertigt, mit individuellen Wandstärken und Gewebeeinlagen als Druckträger.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Nahtlos geklebte Konusmanschetten
Plattenzuschnitte werden konisch zugeschnitten, per Schrägschnitt geschäftet, geschliffen und mit hitzeaktivierbaren Spezialklebern verklebt – nahezu nahtlos und formstabil auch bei ausgeprägter Konizität.
HandarbeitAb Stückzahl 1Gewickelte, vulkanisierte Konusmanschetten
Kalandrierte Mischungsbahnen werden auf einen konischen Formkern gewickelt, präzise fixiert und im Autoklaven vulkanisiert – für hohe Temperaturen, chemische Belastung und starke mechanische Beanspruchung.
WicklungAutoklavKonische Falten- und Schutzmanschetten
Schützen bewegte, konisch zulaufende Bauteile wie Wellen, Achsen oder Hebel vor Staub, Schmutz und Feuchtigkeit und machen die Bewegung über mehrere Falten mit – als Zeichnungsteil oder nach Bestandsmuster gefertigt.
Nach ZeichnungNach MusterSonderausführungen & Zulassungen
Dünnwandig oder hochabriebfest; elektrisch leitfähig; mit Gewebe verstärkt; Brandschutz nach DIN EN 45545 HL3; für die Lebensmittel- und Trinkwasserindustrie mit Zulassung – auch blau und metallisch detektierbar, mit BfR- und FDA-Konformität.
Nach ZeichnungSonderausführung
Konische Manschetten aus der Fertigung

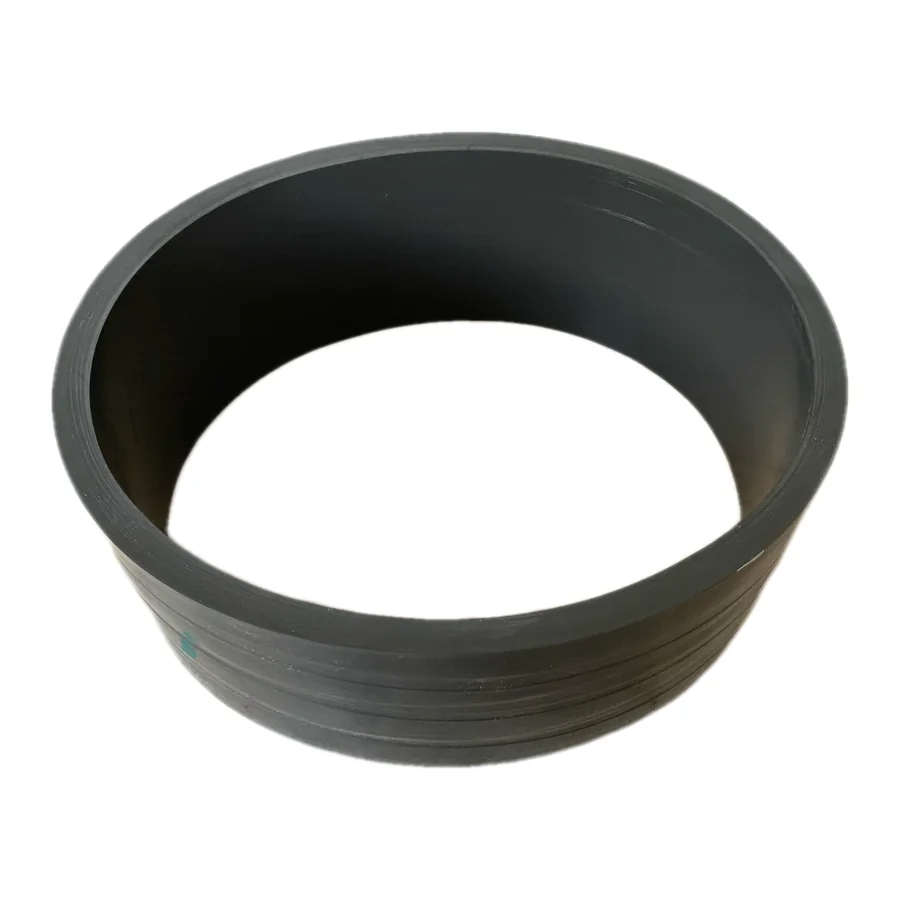

Konische Gummimanschette mit gerippter Lauffläche.
Konische Gummimanschette mit gerippter Lauffläche
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle und Fette bei guter Abriebfestigkeit – Maschinen- und Anlagenbau |
| CRChloropren (Neopren) | −30 bis +100 °C | Witterungs- und alterungsbeständiger Allrounder mit guter mechanischer Festigkeit |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, Lebensmittelanwendungen – auch blau und metallisch detektierbar |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Manschetten.
Rohrmanschetten
Dicht-, Schutz- und Reparaturmanschetten für Rohrleitungen und Rohrverbindungen.
Zur AusführungÜbergangsmanschetten
Flexible Verbindungsmanschetten für Rohre unterschiedlicher Durchmesser und Materialien.
Zur AusführungBlähmanschetten
Pneumatisch aufblähbare Dichtmanschetten für Big-Bag- und Fassbefüllung – dynamische Abdichtung gegen Pulver, Staub und Flüssigkeiten.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene konische Manschette, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für konische Manschetten?
EPDM für Witterung, Ozon, Heißwasser und Dampf; NBR für Öle und Fette bei guter Abriebfestigkeit; CR als witterungsbeständiger Allrounder; VMQ (Silikon) für extreme Temperaturen und Lebensmittelanwendungen, auch blau und metallisch detektierbar.
Wofür werden konische Manschetten eingesetzt?
Sie gleichen stufenlose Durchmesserübergänge aus und schützen oder verbinden Bauteile mit sich veränderndem Querschnitt, etwa konisch zulaufende Wellen, Achsen oder Anschlussstutzen.
Können konische Manschetten auch als Faltenbalg gefertigt werden?
Ja. Konische Falten- und Schutzmanschetten schützen bewegte, konisch zulaufende Bauteile vor Staub, Schmutz und Feuchtigkeit und machen die Bewegung über mehrere Falten mit.
Wie wird die Konizität bei der Fertigung berücksichtigt?
Plattenzuschnitte werden konisch zugeschnitten oder die Mischungsbahnen auf einen konischen Formkern gewickelt und vulkanisiert – so bleibt die Manschette auch bei ausgeprägter Konizität formstabil.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns die vorhandene konische Manschette, wir vermessen sie und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
