Flanschkompensatoren für Rohrleitungen
Flanschkompensatoren aus Gummi und Silikon gleichen Bewegungen, Schwingungen und thermisch bedingte Dehnungen in Rohrleitungssystemen aus – mit präzise gelochten Flanschen oder eingearbeiteten Stahlflanschen für die passgenaue, schraubbare Montage.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Rohrkompensatoren mit Flansch
Rohrdehnungsausgleicher als flexible Verbindung im Leitungssystem. Eine oder mehrere Dehnfalten nehmen dank der hohen Elastizität der Elastomere auch starke Bewegungen und dynamische Belastungen auf. Präzise gelochte Flansche oder eingearbeitete Stahlflansche ermöglichen die passgenaue Montage.
StandardSonderanfertigungFlansche nach Norm oder Zeichnung
Lochbilder nach gängigen Flanschnormen oder frei nach Zeichnung – für den direkten Austausch bestehender Kompensatoren ohne Anpassung der Anschlussflansche.
Nach NormNach ZeichnungAusführungen für höheren Betriebsdruck
Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe – ausgelegt auf Druck, Temperatur und Medium Ihrer Anlage.
GewebeeinlageVakuumstützringSonderausführungen & Zulassungen
Silikonkompensatoren mit BfR- und FDA-Konformität, blau mit Lebensmittelzulassung oder metallisch detektierbar; Brandschutz nach DIN EN 45545 HL3, PTFE- und Keramik-Beschichtungen, UL-zertifizierte Ausführungen.
Nach ZeichnungNach Muster
Flanschkompensatoren aus der Fertigung
Ausgeführte Kompensatoren mit Stahl- und Metallflanschen.

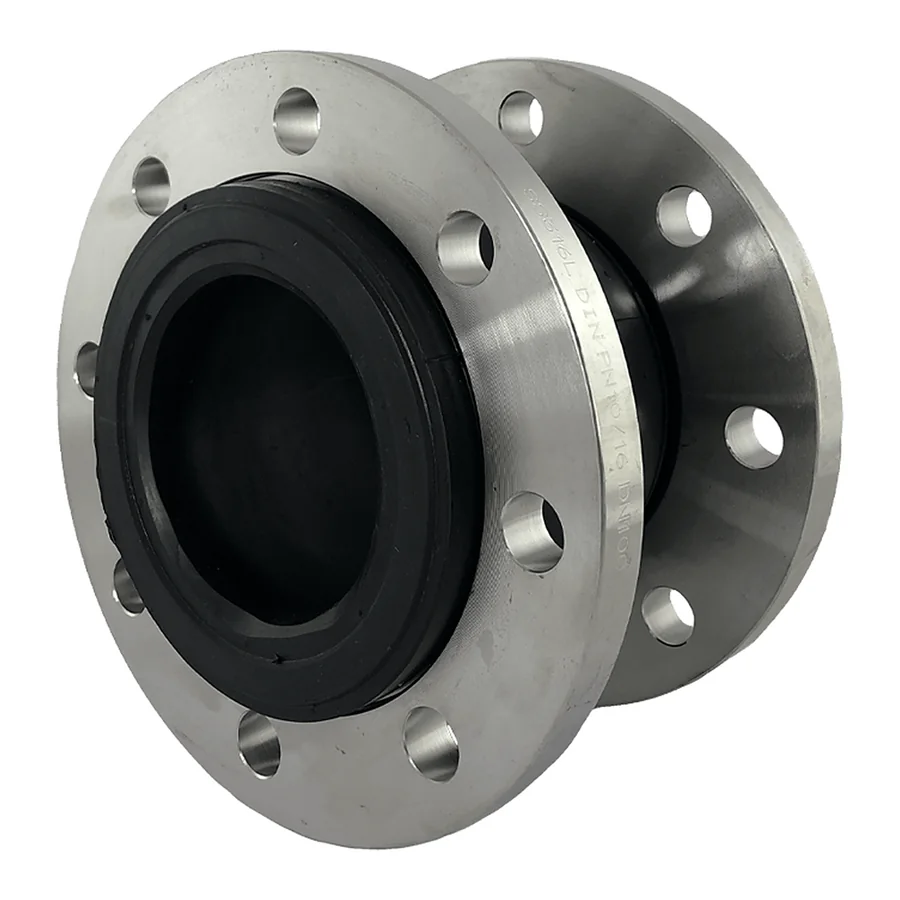

Gummikompensator mit eingearbeiteten Stahlflanschen

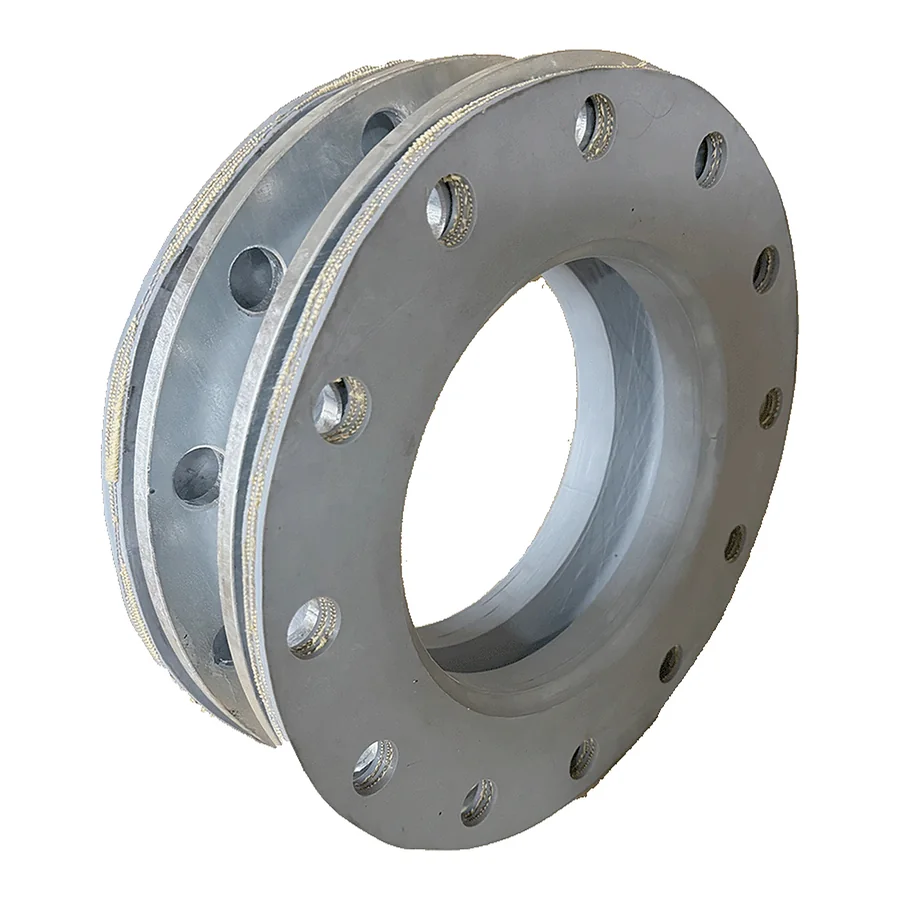

Kompensator mit Metallflanschen beidseitig
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Medium / Einsatz |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Heißwasser, Dampf und Abwasser – Wassertechnik und Außeneinsatz |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – ölführende Leitungen |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Chemie und Petrochemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Lebensmittel und Getränke – auf Wunsch blau eingefärbt oder metallisch detektierbar |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Kompensatoren.
Eckige Kompensatoren
Kompensatoren für rechteckige und quadratische Kanal- und Leitungsquerschnitte, modular gefertigt.
Zur AusführungÜbergangskompensatoren
Kompensatoren für unterschiedliche Anschlussgeometrien und Durchmesserübergänge.
Zur AusführungWiegekompensatoren
Mechanische Entkopplung zwischen Rohrleitung und Waage – für unverfälschte Messergebnisse.
Zur AusführungWaagenkompensatoren
Flexible Verbindung zwischen Anlage und Behälter auf der Waage – ohne Verfälschung des Wägeergebnisses.
Zur AusführungStufenkompensatoren
Gestufter Durchmesserübergang zwischen unterschiedlichen Nennweiten, auf kürzester Baulänge.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissener Flanschkompensator, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Flanschkompensatoren?
EPDM für Heißwasser, Dampf und Abwasser; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für Lebensmittel und Getränke, auf Wunsch blau eingefärbt oder metallisch detektierbar.
Sind die Flansche nach Norm gebohrt?
Lochbilder richten wir nach gängigen Flanschnormen oder frei nach Zeichnung aus – für den direkten Austausch bestehender Kompensatoren ohne Anpassung der Anschlussflansche.
Sind Flanschkompensatoren auch für höheren Betriebsdruck geeignet?
Ja. Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe – ausgelegt auf Druck, Temperatur und Medium Ihrer Anlage.
Werden die Flansche eingearbeitet oder aufgelegt?
Je nach Anforderung liefern wir Flanschkompensatoren mit eingearbeiteten Stahlflanschen oder mit präzise gelochten Elastomerflanschen für die schraubbare Montage.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns den vorhandenen Flanschkompensator, wir vermessen ihn und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
