Rahmen- & Profildichtungen nach Maß
Rahmen- und Profildichtungen aus extrudierten Profilen: passgenau zugeschnitten und zu Rahmen oder Ringen konfektioniert – verbunden durch Vulkanisieren, Schweißen oder Kleben, aus eigener Fertigung vom Prototyp bis zur Serie.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Konfektion aus Profilmaterial
Aus extrudierten Profilen präzise zugeschnitten und zu Rahmen oder Ringen konfektioniert – für gängige Querschnitte und Einbaumaße wirtschaftlich in Kleinserie und Serie.
KonfektionZuschnittEckverbindung bei großen Rahmen
Große Rahmendichtungen entstehen aus passgenauen Segmenten – verbunden durch Vulkanisieren, Schweißen oder Kleben, je nach Werkstoff und Belastung.
EckvulkanisationSchweißenKlebenVoll- oder Hohlkammerprofil
Als Meterware oder einbaufertig konfektioniert – Vollprofile für hohe Formstabilität, Hohlkammerprofile für geringeren Anpressdruck und größere Toleranzausgleiche.
VollprofilHohlkammerprofilSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Profildichtungen aus der Fertigung
Profilquerschnitte in verschiedenen Werkstoffen, Farben und Bauformen.

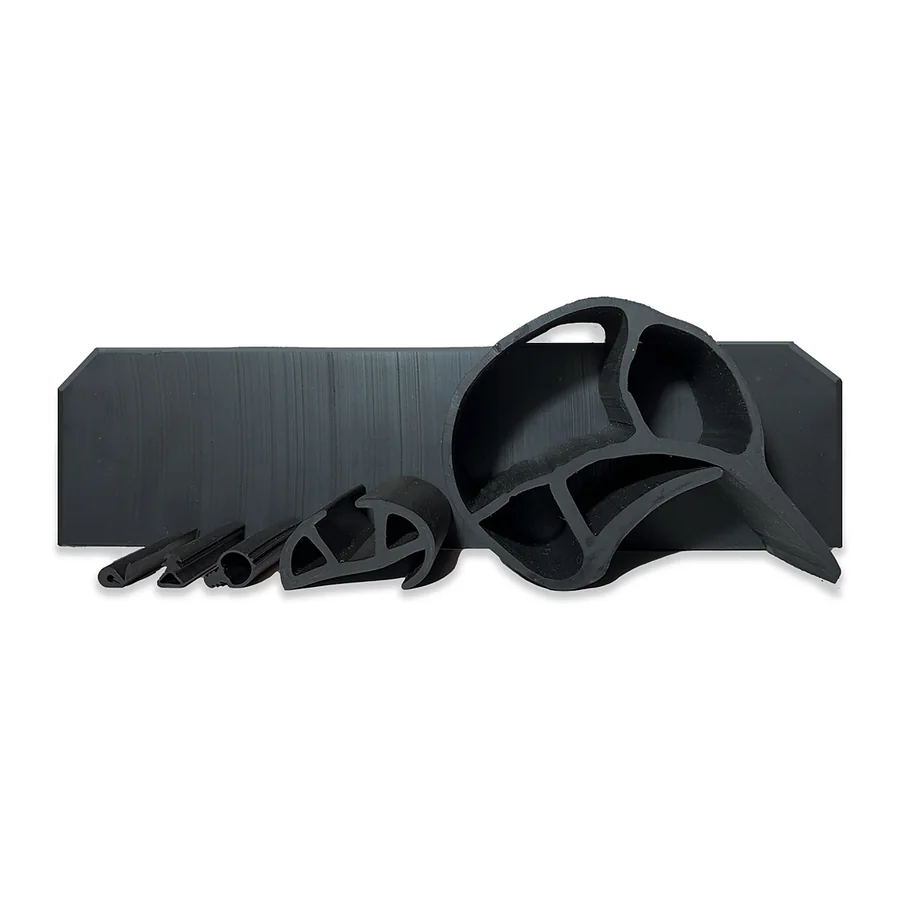

Musterreihe schwarzer Gummiprofile

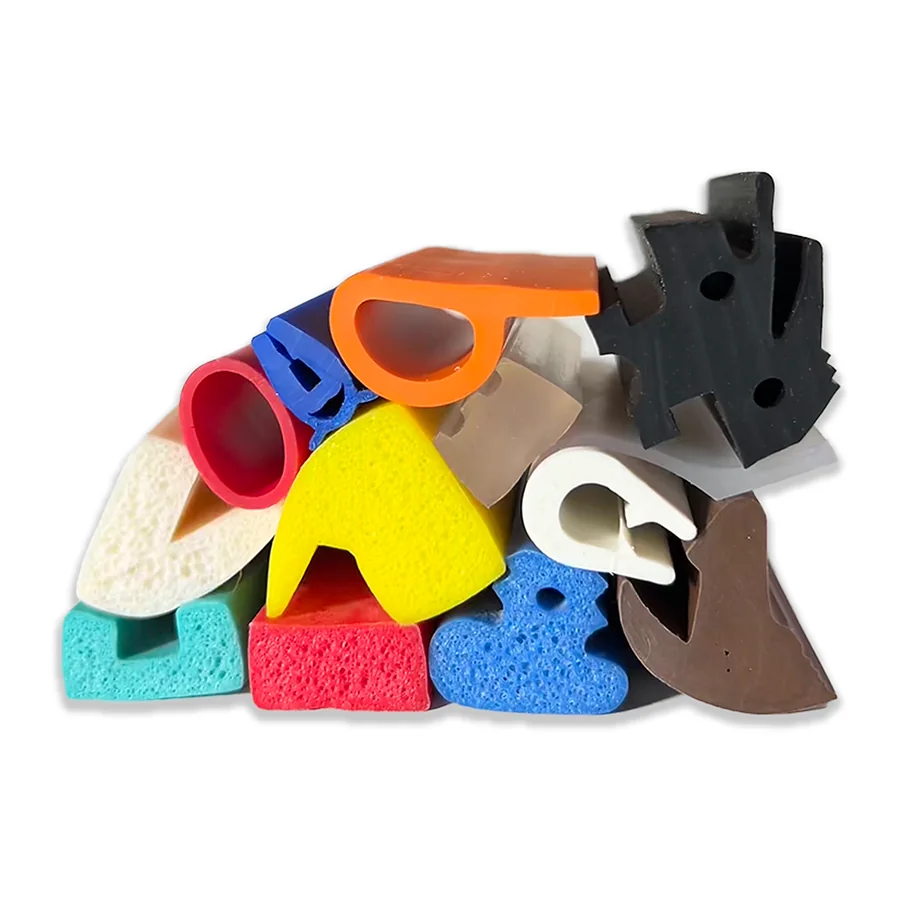

Profilquerschnitte in verschiedenen Werkstoffen und Farben
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Profile.
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Rahmen- oder Profildichtung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Rahmen- und Profildichtungen?
Für Außendichtungen und Witterungseinsatz eignet sich EPDM am besten, für Öl- und Kraftstoffkontakt NBR, bei hohen Chemikalien- und Temperaturanforderungen FKM und für Lebensmittel- oder Medizintechnik sowie extreme Temperaturen VMQ (Silikon). Wir legen die Mischung anhand von Medium, Temperatur und Belastung aus.
Wie werden große Rahmendichtungen gefertigt?
Große Rahmendichtungen entstehen aus passgenauen Profilsegmenten, die an den Ecken vulkanisiert, geschweißt oder verklebt werden – je nach Werkstoff und mechanischer Belastung.
Ab welcher Stückzahl fertigen Sie Profildichtungen?
Wir fertigen ab Einzelstück bis zur Serie. Kleinere Mengen entstehen häufig aus Meterware, für Großserien konfektionieren wir automatisiert.
Vollprofil oder Hohlkammerprofil – was ist der Unterschied?
Vollprofile bieten hohe Formstabilität und Rückstellkraft, Hohlkammerprofile sind weicher und gleichen größere Toleranzen bei geringerem Anpressdruck aus. Die Wahl richtet sich nach Anpressdruck und Dichtfunktion Ihrer Anwendung.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns die vorhandene Rahmen- oder Profildichtung, wir vermessen sie und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
