Rahmendichtungen nach Maß
Rahmendichtungen aus hochwertigem Plattenmaterial geschnitten: als geschlossene Kontur aus einem Stück oder aus Segmenten zusammengesetzt – für Gehäuse-, Klappen- und Deckeldichtungen, präzise und wirtschaftlich umgesetzt.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Rahmendichtungen aus einem Stück
Geschlossene Rahmenkontur direkt aus der Platte geschnitten – wirtschaftlich für kleinere und mittlere Rahmenformate ohne zusätzliche Verbindungsstellen.
WasserstrahlStanzenSegmentierte Rahmendichtungen
Großformatige Rahmen werden aus einzelnen Flachdichtungs-Segmenten zusammengesetzt und verklebt oder verschweißt – für Formate, die über die Plattenbreite hinausgehen.
SegmentbauweiseKleben/SchweißenIndividuelle Konturen nach Zeichnung
Nahezu jede Rahmenkontur mit beliebigem Lochbild lässt sich präzise umsetzen – nach Zeichnung, DXF-Datei oder Muster.
PlottenNach ZeichnungSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Flachdichtungsrahmen aus der Fertigung
Aus Plattenmaterial geschnittene Rahmen in drei-, vier- und U-förmiger Kontur.

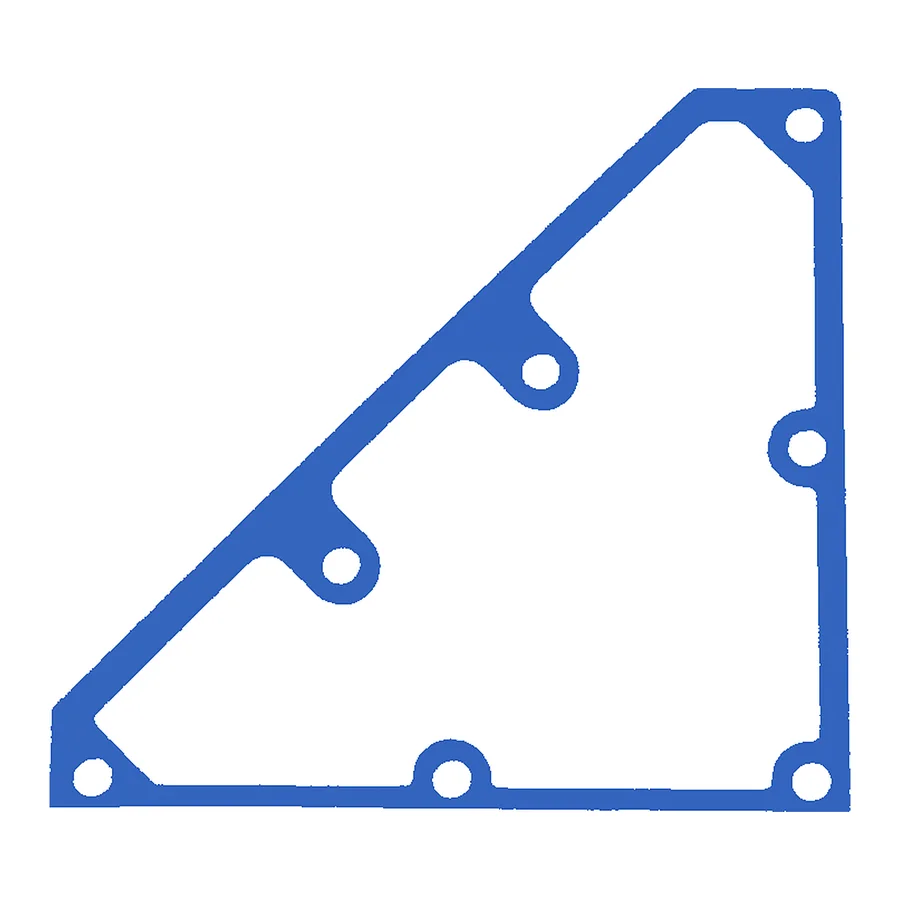

Dreieckige Flanschdichtung mit Eckbohrungen

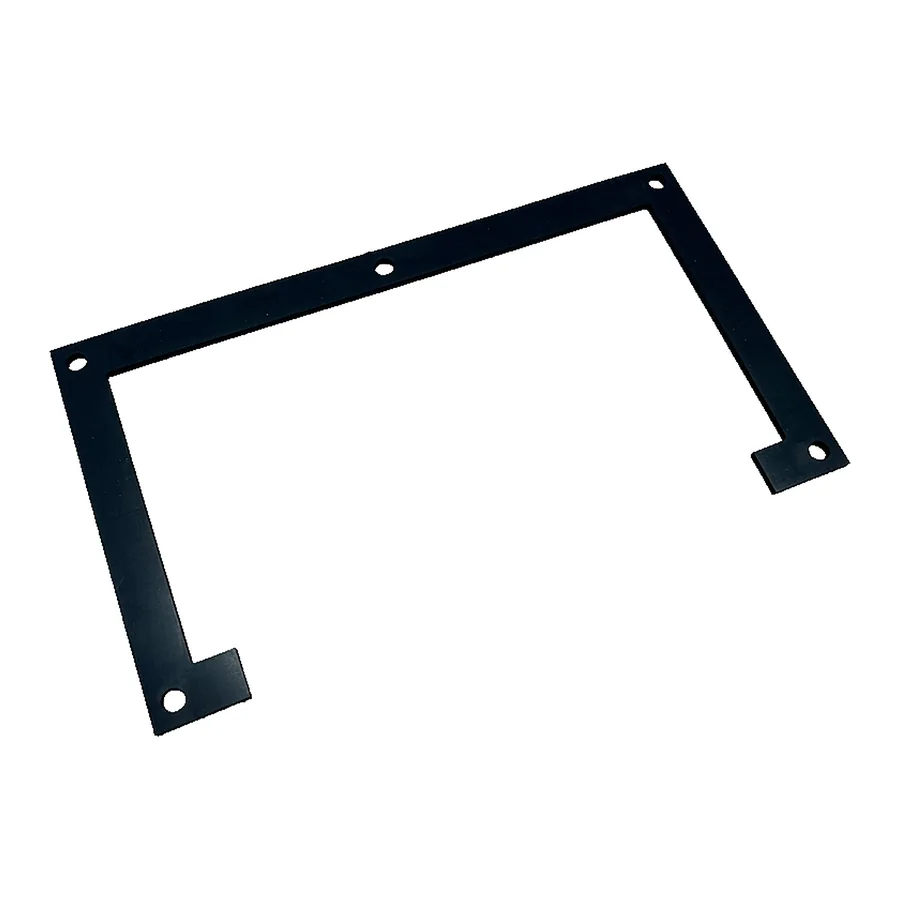

U-förmige Rahmendichtung

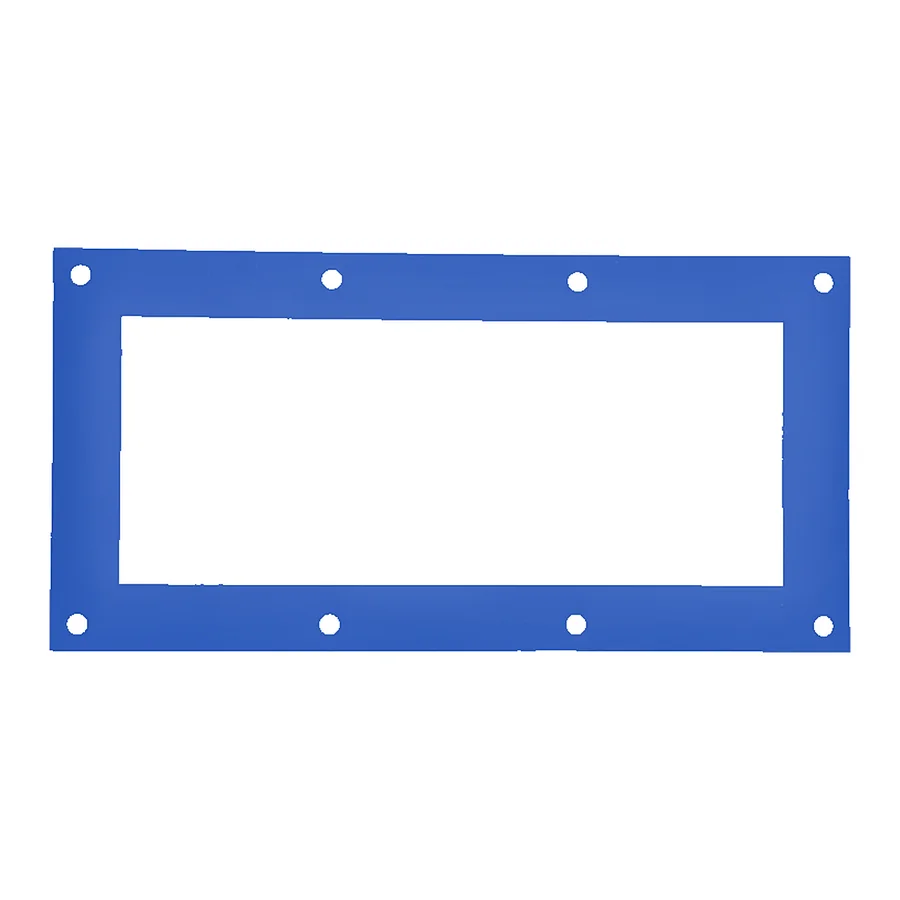

Rechteckige Flanschdichtung
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Dichtungen.
Flachdichtungen
Flachdichtungen aus Plattenmaterial, geschnitten für nahezu jede zweidimensionale Kontur.
Zur AusführungFormgefertigte Dichtungen
Formdichtungen mit komplexen Geometrien, im Vulkanisationswerkzeug gefertigt – vom Prototyp bis zur Serie.
Zur AusführungWasserstrahlgeschnittene Dichtungen
Flachdichtungen, werkzeuglos per Wasserstrahl geschnitten – präzise und ohne thermische Belastung.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Rahmendichtung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Rahmendichtungen?
EPDM für Witterung, Ozon, Heißwasser und Dampf; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für extreme Temperaturen, auch in physiologisch unbedenklichen Mischungen.
Was ist der Unterschied zu Rahmendichtungen aus Profilmaterial?
Diese Rahmendichtungen werden aus Flachdichtungsmaterial geschnitten statt aus einem extrudierten Profil gebogen – wirtschaftlich für flache, wenig belastete Kontaktflächen wie Gehäuse-, Klappen- oder Deckeldichtungen.
Können auch große Rahmenformate gefertigt werden?
Ja. Größere Rahmen setzen wir aus einzelnen Flachdichtungs-Segmenten zusammen und verkleben oder verschweißen sie – für Formate, die über die Plattenbreite hinausgehen.
Sind individuelle Lochbilder möglich?
Ja, nahezu jede Rahmenkontur mit beliebigem Lochbild lässt sich nach Zeichnung, DXF-Datei oder Muster präzise umsetzen.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns die vorhandene Rahmendichtung, wir vermessen sie und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
