Gummidichtungennach Maß gefertigt
Flachdichtungen, Rahmen-, Profil- und Formdichtungen aus Gummi und Silikon erfüllen unterschiedliche Anforderungen – mit demselben Zweck: zuverlässig abdichten, dämpfen und isolieren. Aus eigener Fertigung, vom Prototyp bis zur Serie.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Welches Herstellungsverfahren zum Einsatz kommt, hängt von Geometrie, Werkstoff und Stückzahl ab. Eigene Fertigung plus Netzwerk: Für jede Anwendung die technisch optimale und wirtschaftlich sinnvollste Lösung.
Flachdichtungen & Zuschnitte
Aus hochwertigem Plattenmaterial geschnitten: Flachdichtungen, Rahmendichtungen, Halbzeuge und individuelle Zuschnitte. Nahezu jede zweidimensionale Kontur lässt sich präzise und wirtschaftlich umsetzen – vom Einzelteil bis zur Serie.
WasserstrahlStanzenPlottenO-Ringe & Rundschnurdichtungen
Aus extrudierter Rundschnur auf Einbaumaß zugeschnitten und zu Ringen vulkanisiert – auch für Abmessungen abseits der Normreihen. Für Großserien werden Schlauchabschnitte automatisiert abgelängt.
ExtrusionVulkanisationRahmen- & Profildichtungen
Aus extrudierten Profilen präzise zugeschnitten und zu Ringen oder Rahmen konfektioniert. Große Dichtungen entstehen aus passgenauen Segmenten – verbunden durch Vulkanisieren, Schweißen oder Kleben, je nach Material und Belastung.
KonfektionEckvulkanisationKlebenFormdichtungen
Komplexe dreidimensionale Geometrien entstehen im Vulkanisationswerkzeug. Je nach Stückzahl und Projektphase mit kostengünstigem Prototypenwerkzeug oder langlebigem Serienwerkzeug – vom ersten Muster bis zur Serienproduktion.
FormwerkzeugPrototyp → SerieSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Dichtungen aus der Fertigung
Flansch-, Flach- und Formdichtungen aus laufenden und abgeschlossenen Projekten – gestanzt, geschnitten und vulkanisiert.

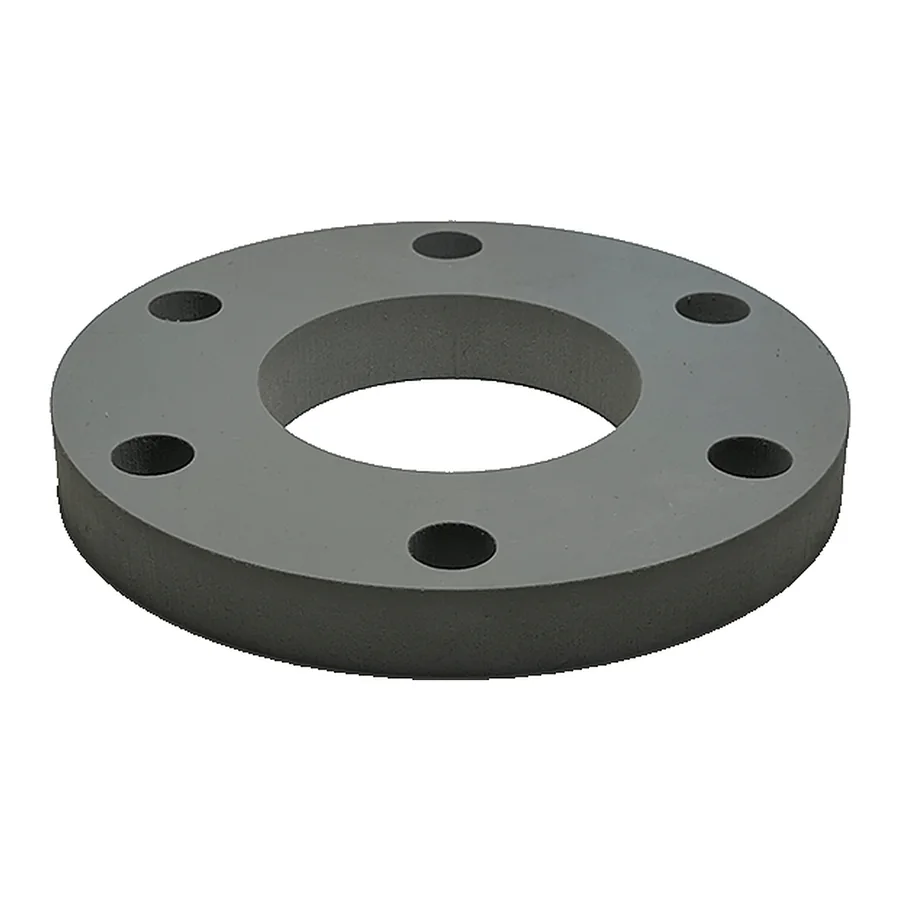

Flanschdichtung mit sechs Schraublöchern

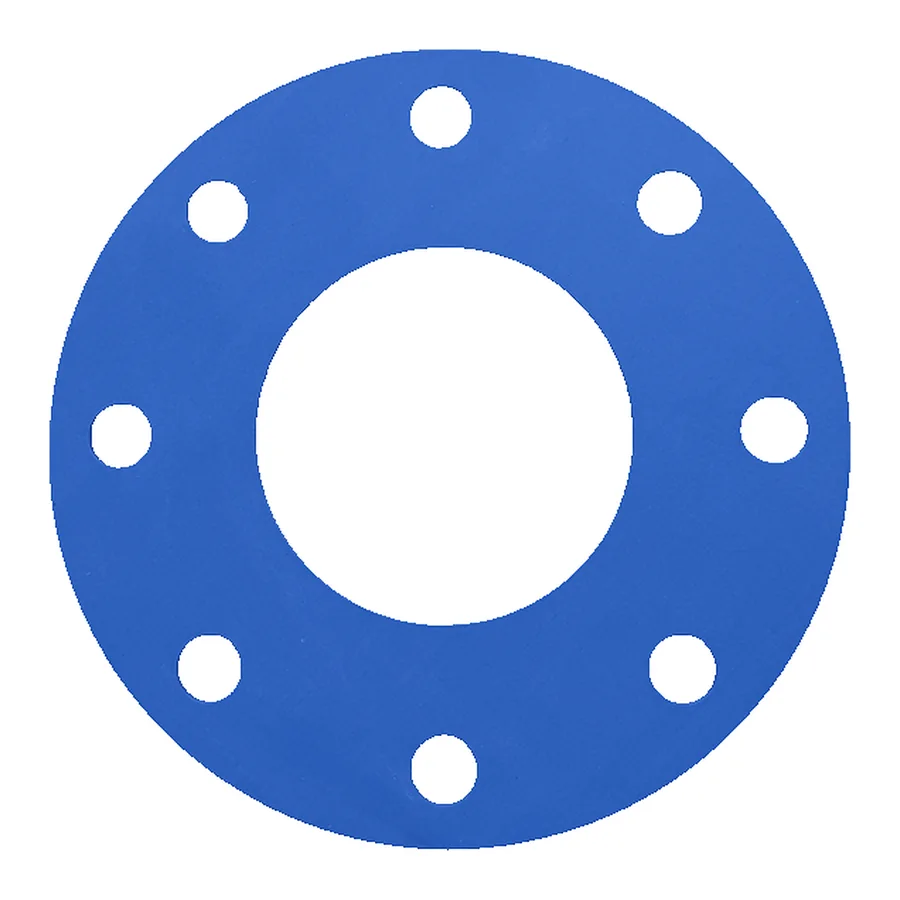

Runde Flanschdichtung mit acht Schraublöchern

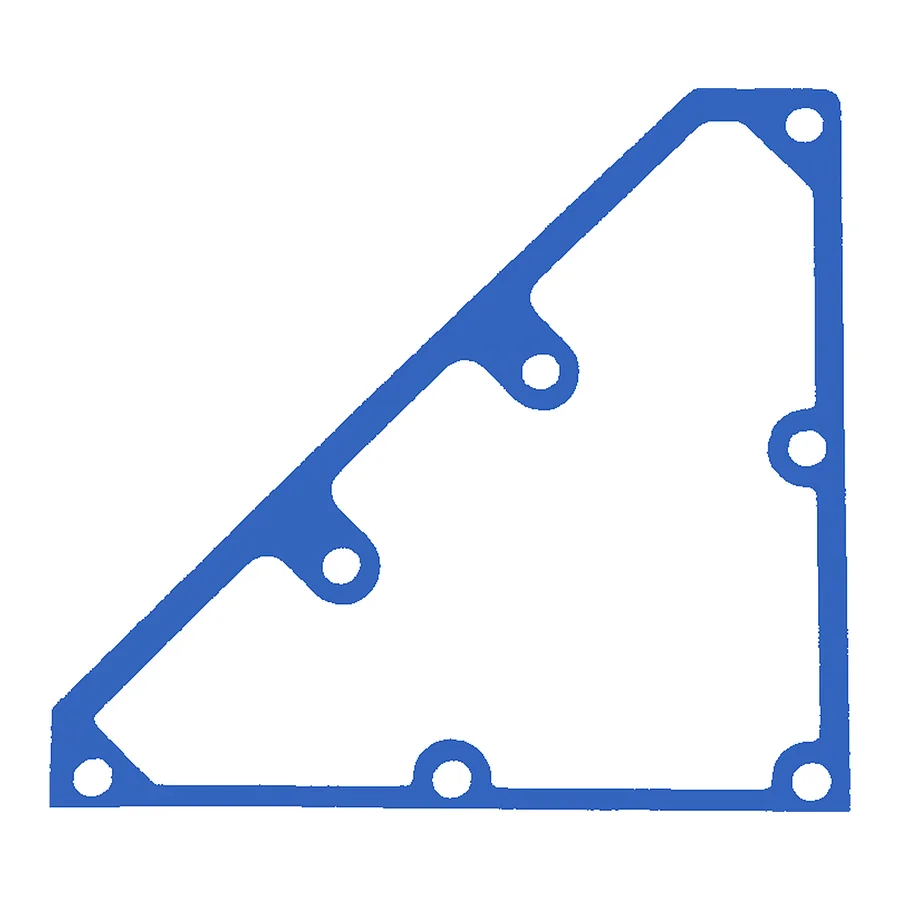

Dreieckige Flanschdichtung mit Eckbohrungen

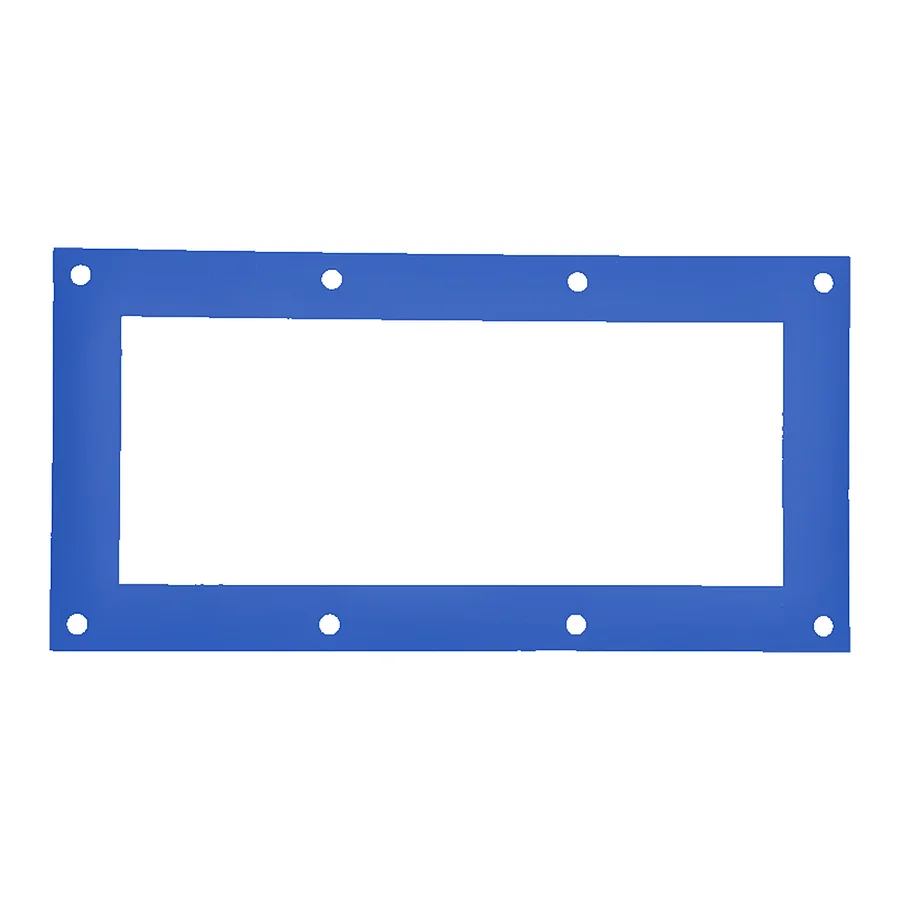

Rechteckige Flanschdichtung

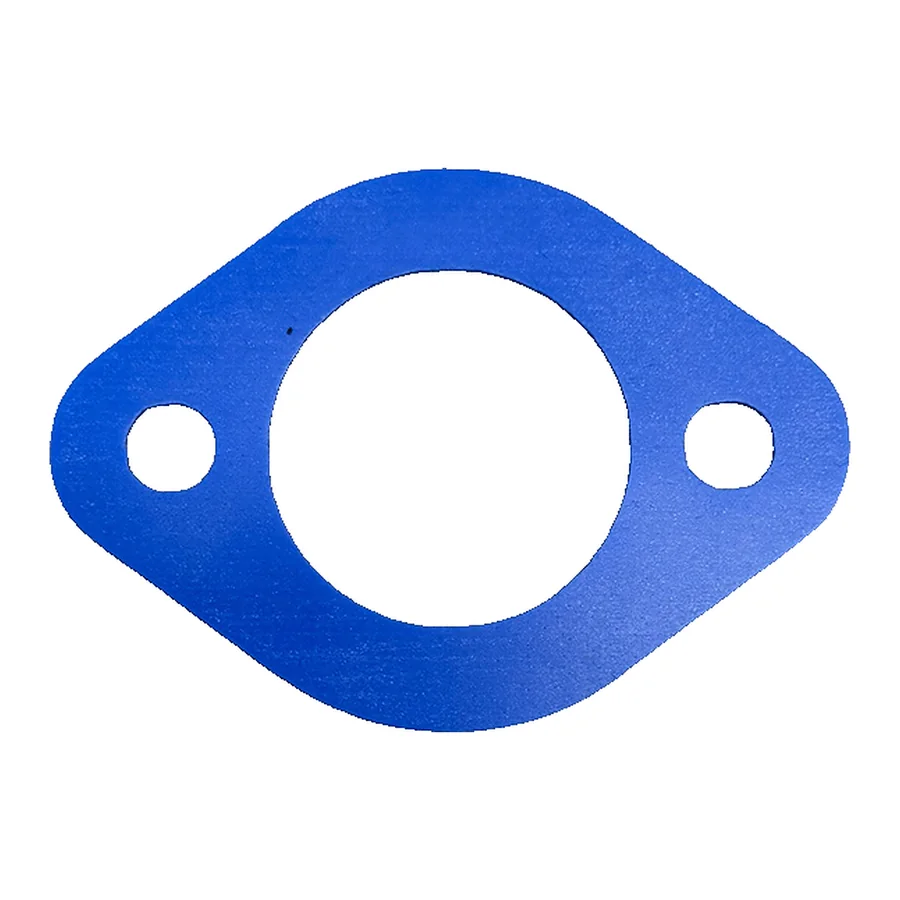

Ovale Flanschdichtung mit zwei Schraublöchern

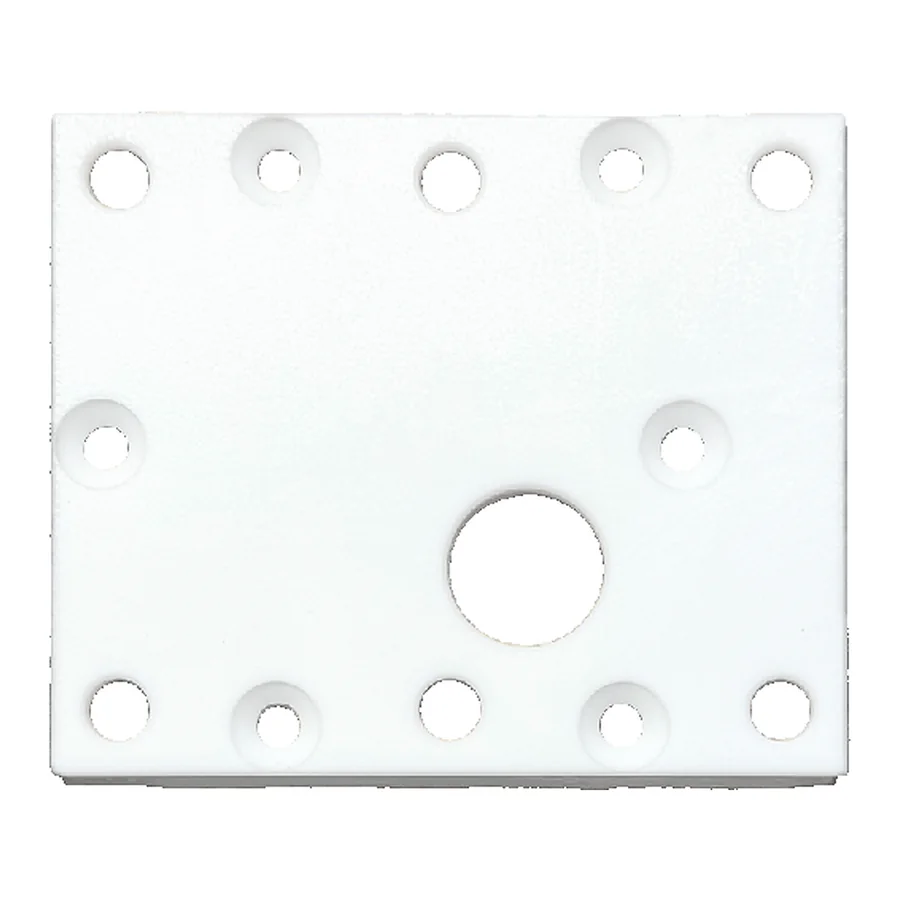

Plattendichtung mit Lochbild

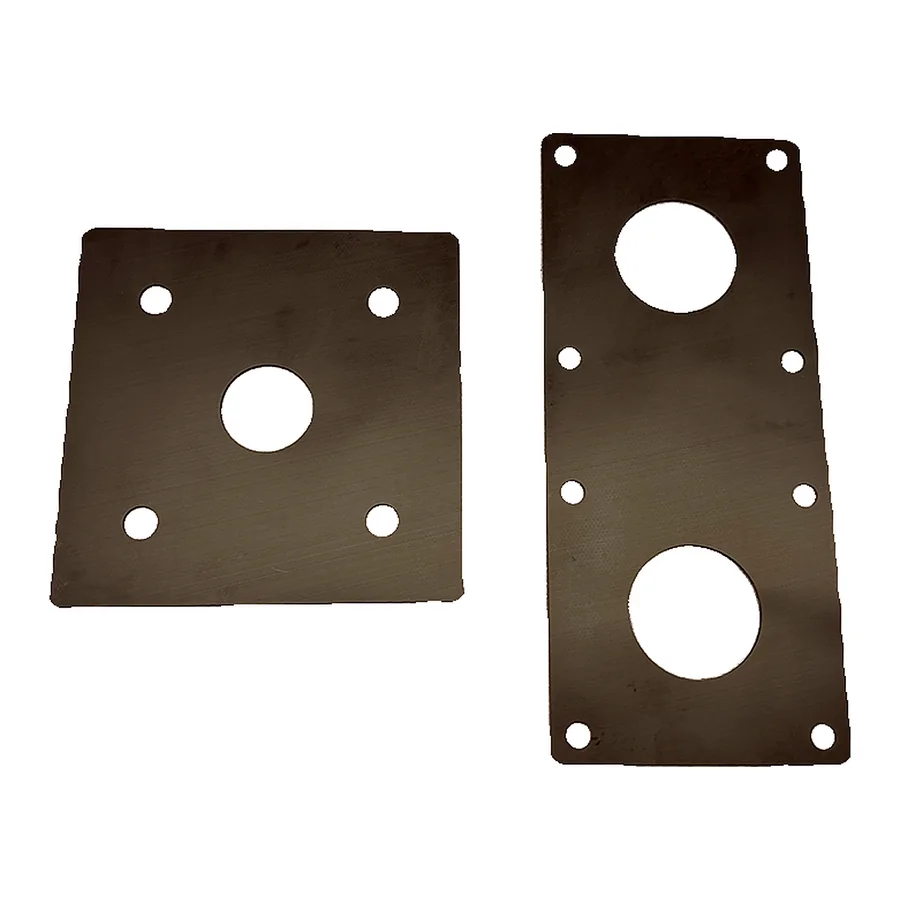

Gestanzte Flachdichtungen mit Durchbrüchen

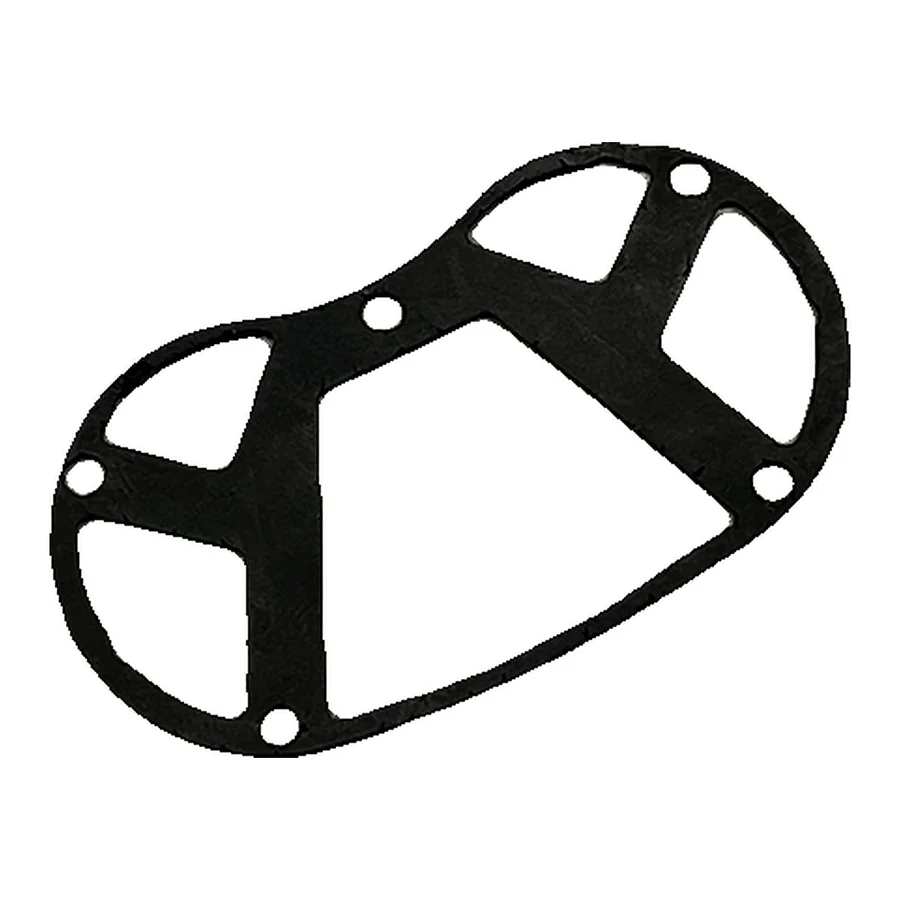

Gestanzte Dichtung mit Stegen und Bohrungen

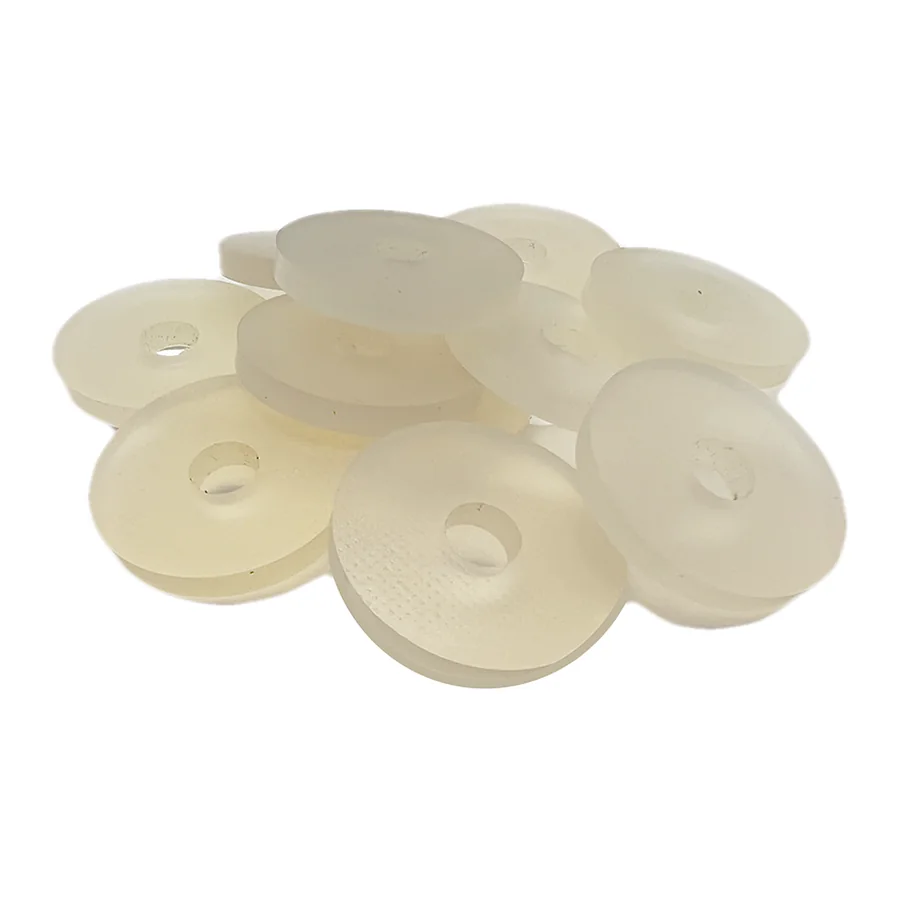

Gestanzte Scheiben aus Silikon

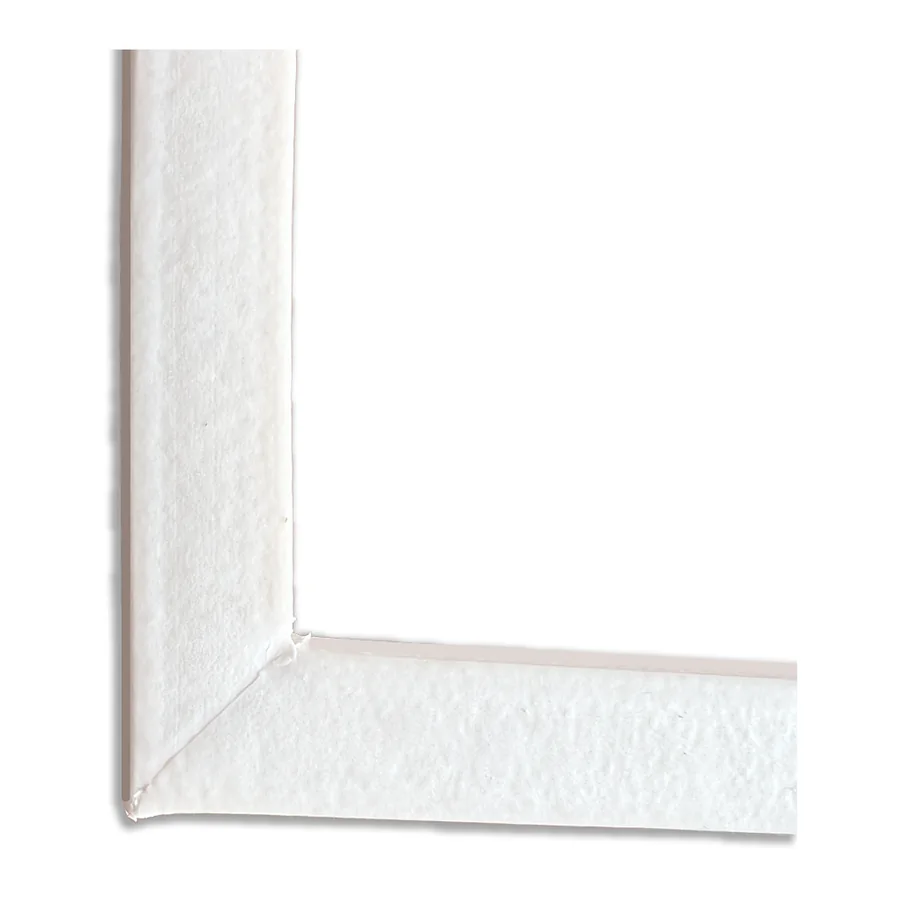

Rahmendichtung, Eckausbildung im Detail

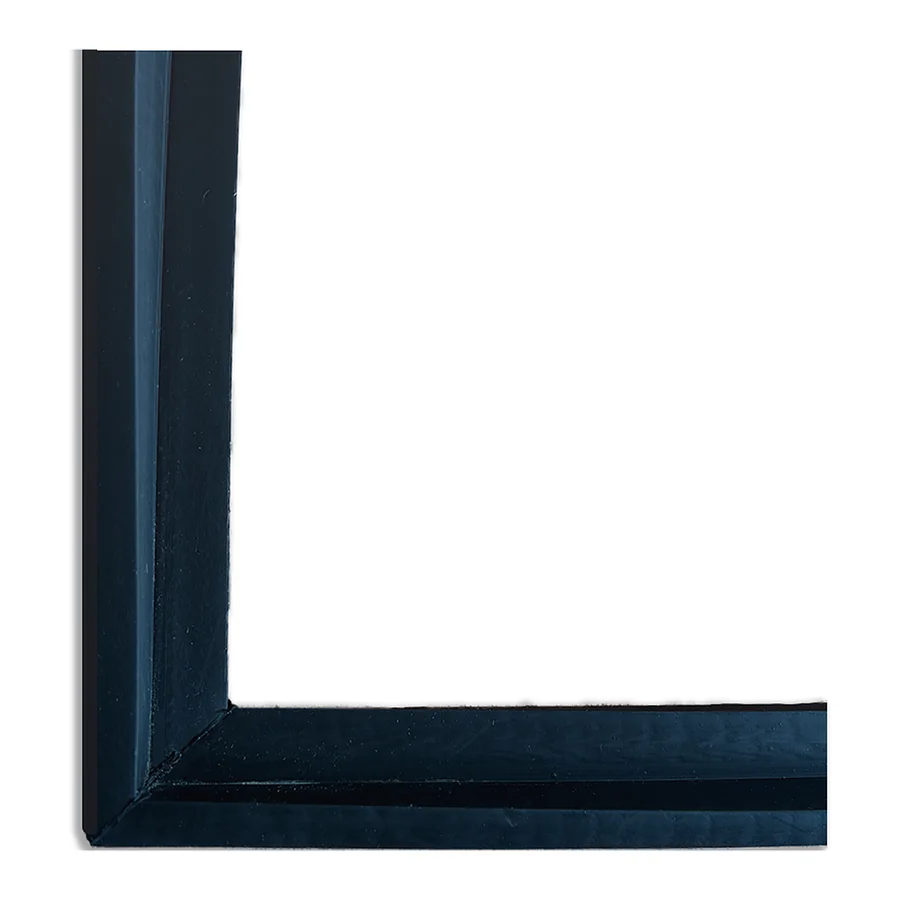

Rahmendichtung aus Profilmaterial

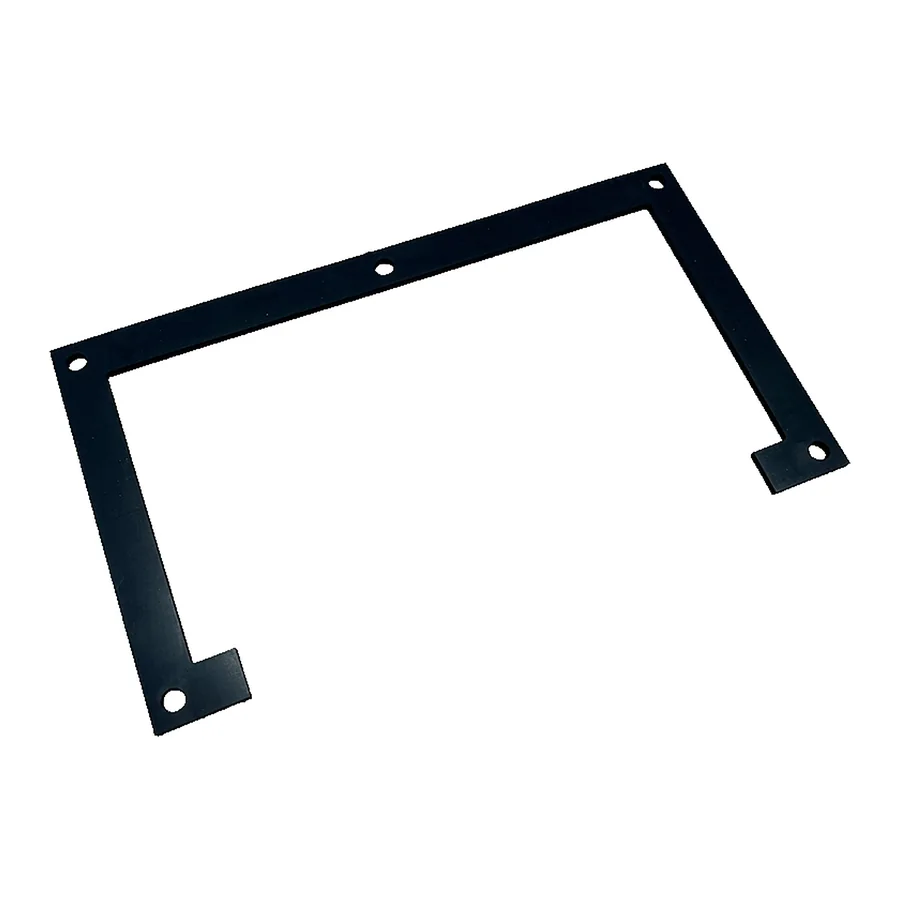

U-förmige Rahmendichtung

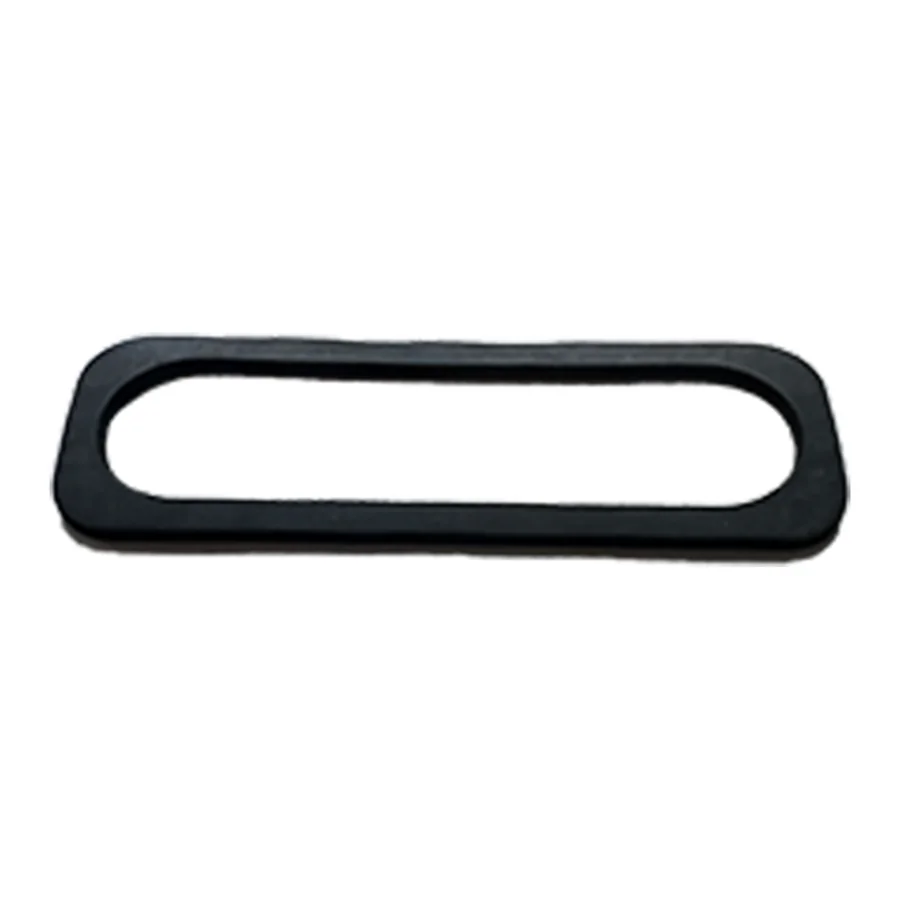

Ovale Gummidichtung, geschlossen umlaufend

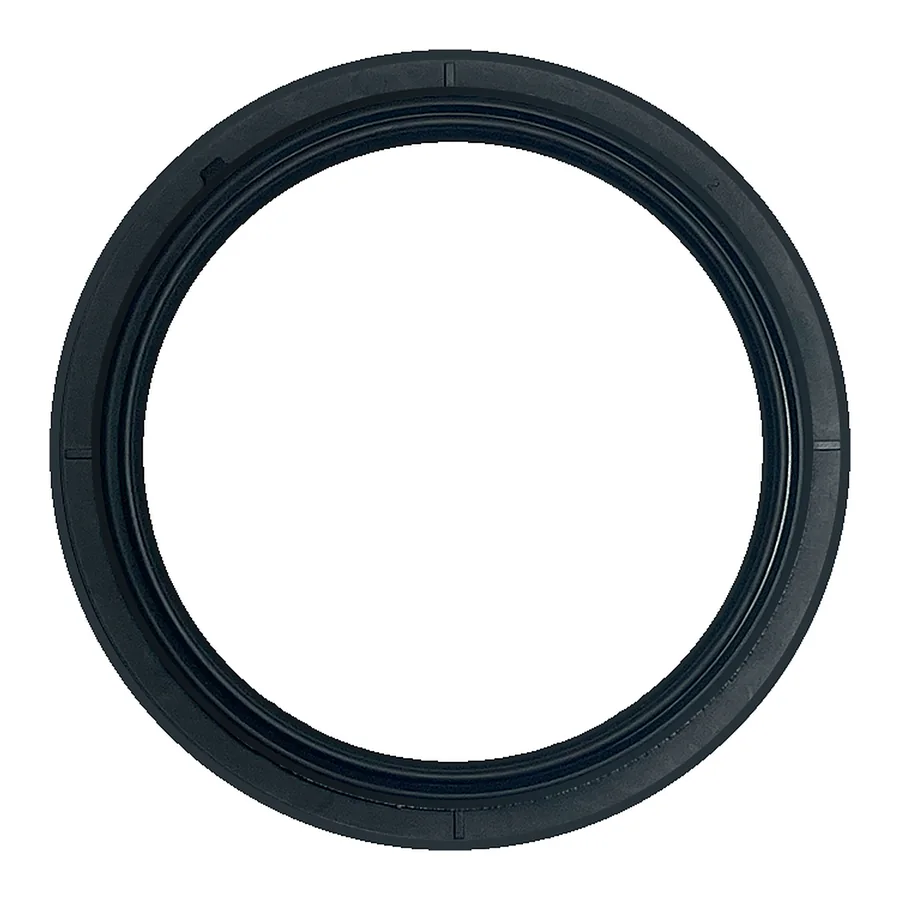

Wellendichtring großen Durchmessers

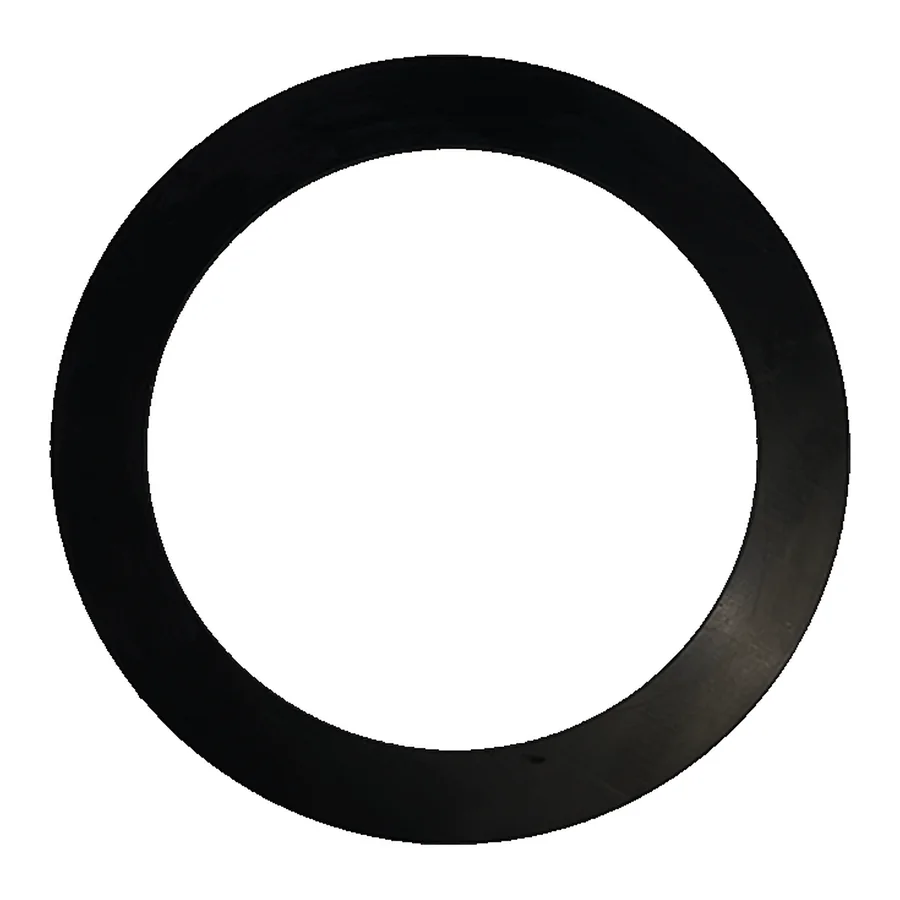

Flacher Dichtring aus Gummi

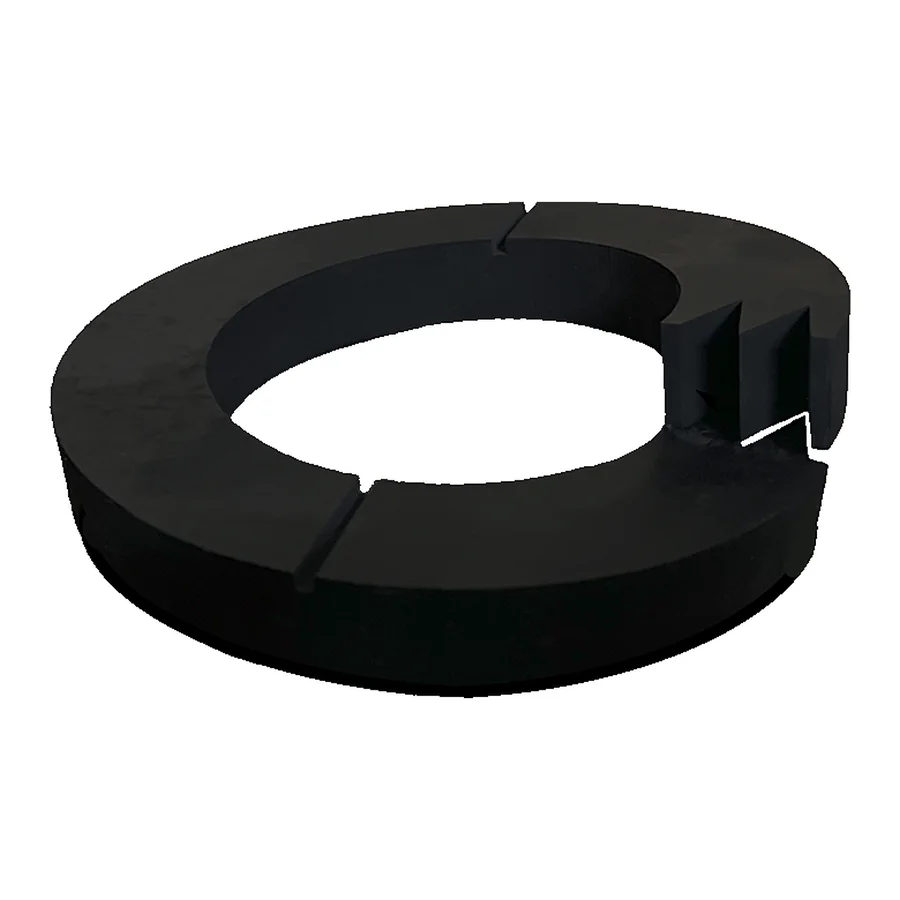

Geschlitzter Dichtring

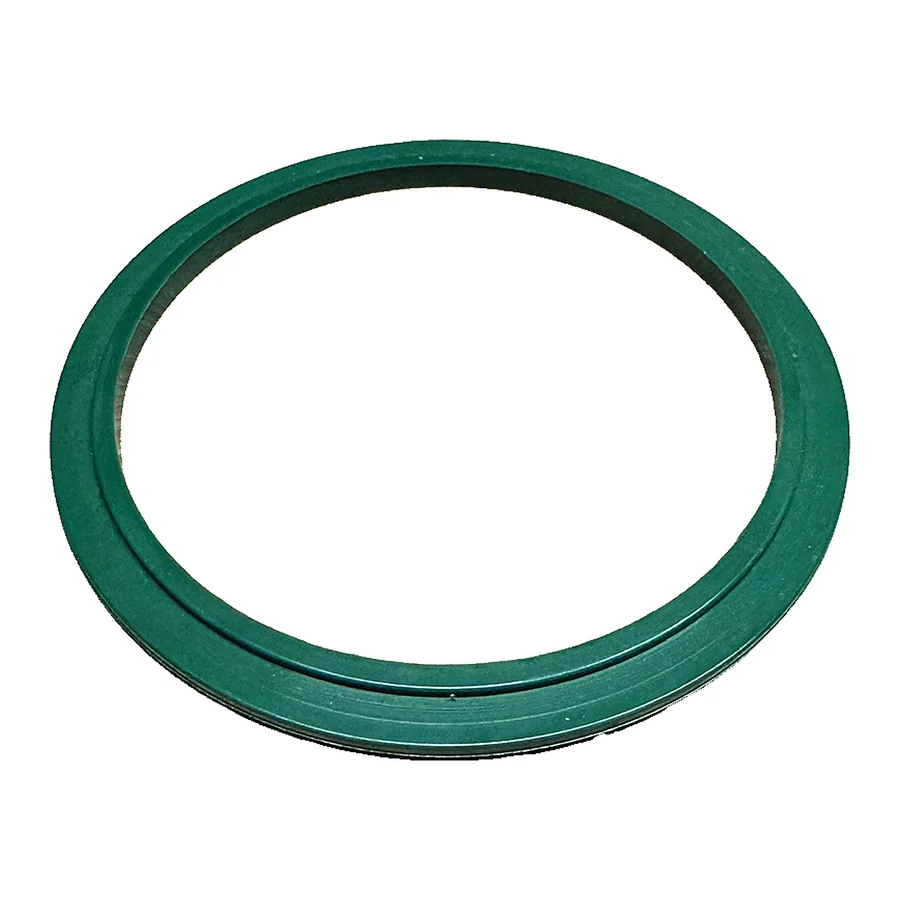

Dichtring mit V-Profil

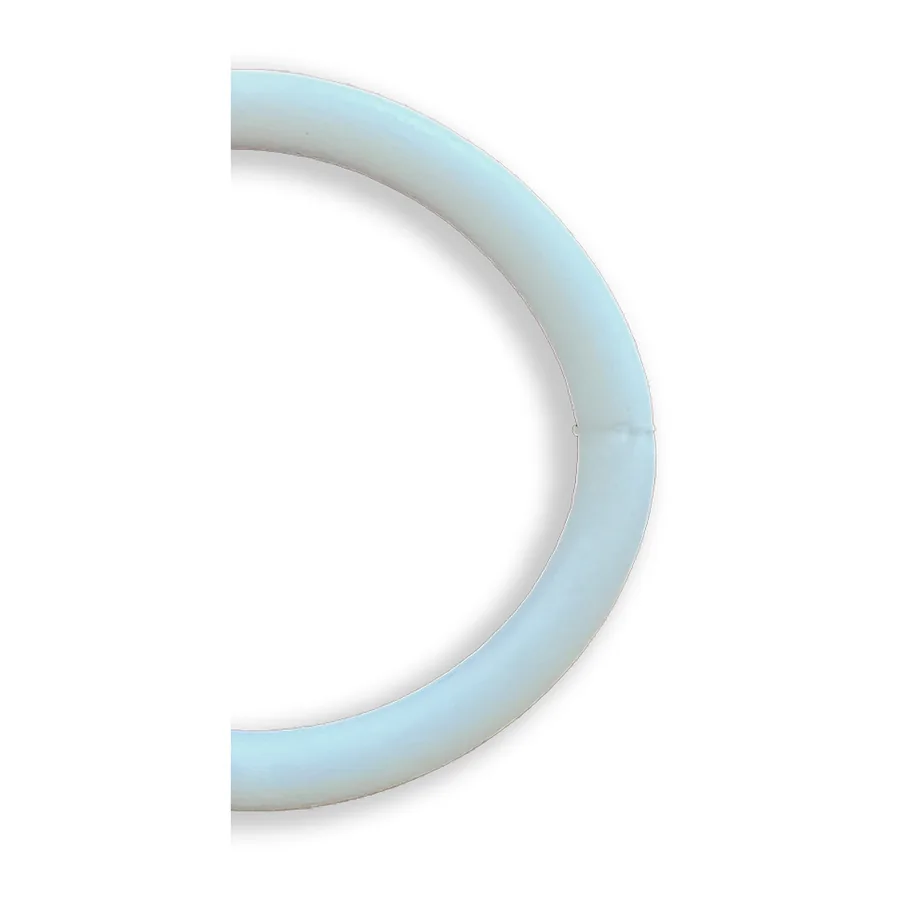

Rundschnurring aus hellem Elastomer
Viereckige Membrandichtung mit Flanschbohrungen

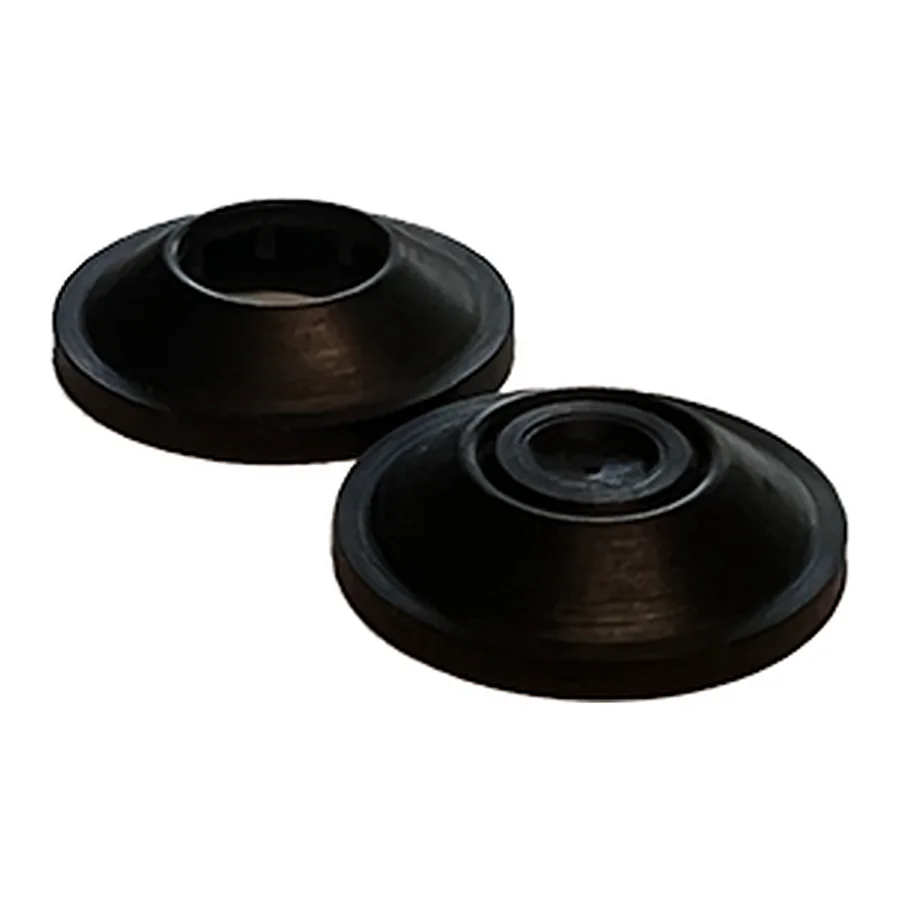

Membrantöpfe aus Gummi, Paar
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Ausführungen Dichtungen
Alle Dichtungen im Überblick – jede Ausführung nach Zeichnung, Muster oder Norm gefertigt.
Flachdichtungen
Flachdichtungen aus Plattenmaterial, geschnitten für nahezu jede zweidimensionale Kontur.
Zur AusführungFormgefertigte Dichtungen
Formdichtungen mit komplexen Geometrien, im Vulkanisationswerkzeug gefertigt – vom Prototyp bis zur Serie.
Zur AusführungFlachdichtungsrahmen
Flachdichtungen in Rahmenform, aus einem Stück geschnitten oder aus Segmenten zusammengesetzt.
Zur AusführungWasserstrahlgeschnittene Dichtungen
Flachdichtungen, werkzeuglos per Wasserstrahl geschnitten – präzise und ohne thermische Belastung.
Zur Ausführung
Sonderausführungen
Selbstklebend
Gummidichtungen mit werkseitig aufgebrachter Klebeschicht lassen sich ohne zusätzliche Befestigung montieren – Schutzfolie abziehen, andrücken, fertig.
DetailsMit Gewebeeinlage
Eine eingebettete Gewebeeinlage aus Polyester-, Polyamid- oder Aramidgewebe erhöht die Reißfestigkeit und Formstabilität von Flach- und Manschettendichtungen, ohne die Elastizität des Gummis zu verlieren.
DetailsSilikon nach Maß
Silikondichtungen (VMQ) fertigen wir nach Zeichnung, 3D-Modell oder Muster – als Flachdichtung, Formteil oder Profil, in Standard- oder Spezialmischungen.
DetailsGeschäumt
Geschäumte Gummidichtungen – auch Moosgummi oder Zellkautschuk genannt – gleichen größere Toleranzen und unebene Flächen aus und lassen sich stärker komprimieren als Vollgummi.
DetailsDIN 19704-2
DIN 19704-2 legt Anforderungen an Dichtungen im Stahlwasserbau fest – etwa an Schützen, Verschlüssen und Toren im Wasserbau. Wir fertigen Dichtprofile, die dieser Norm entsprechen.
DetailsPTFE-Beschichtung
Eine dünne PTFE-Beschichtung reduziert die Oberflächenreibung von Gummi- und Silikondichtungen und verhindert das Anhaften (Blocking) an Gegenflächen oder untereinander bei der Lagerung.
DetailsISO 9001
Wir fertigen unter einem Qualitätsmanagementsystem nach DIN EN ISO 9001 – von der Auftragsprüfung über die Fertigung bis zur Warenausgangskontrolle.
DetailsDIN EN 45545 HL3
DIN EN 45545 regelt die Brandschutzanforderungen an Schienenfahrzeuge. Gefährdungsstufe HL3 (Hazard Level 3) gilt für Fahrzeuge mit besonders hohem Schutzbedarf, etwa im grenzüberschreitenden oder unterirdischen Verkehr.
DetailsFDA-konform
Für den Kontakt mit Lebensmitteln bieten wir Silikonmischungen an, die den Anforderungen der US-amerikanischen FDA (21 CFR 177.2600) entsprechen.
DetailsBlau / Lebensmittel
Blau eingefärbte Dichtungen sind in der Lebensmittelindustrie üblich: Blau kommt in natürlichen Lebensmitteln praktisch nicht vor und lässt sich auf optischen Kontrollstrecken leicht erkennen, falls sich ein Fragment lösen sollte.
DetailsMetalldetektierbar
Metalldetektierbare Mischungen enthalten Additive, die ein abgerissenes Dichtungsfragment auf Metalldetektoren in der Lebensmittelproduktion sichtbar machen.
DetailsUL-zertifiziert
Für Anwendungen mit Zulassungspflicht nach UL-Normen (Underwriters Laboratories) fertigen wir Dichtungen aus entsprechend gelisteten Werkstoffen.
Details
Zeichnung, Muster, Serie
Drei Schritte von der Anfrage zur laufenden Fertigung – mit einem Ansprechpartner über den gesamten Weg.
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Dichtung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen zu Dichtungen
Wie schnell bekomme ich ein Muster?
+ Auf Anfragen melden wir uns in der Regel innerhalb von 3 Werktagen mit einer Einschätzung zurück. Die Musterzeit hängt vom Fertigungsverfahren ab: Geschnittene Dichtungen aus Plattenmaterial sind deutlich schneller verfügbar als formgefertigte Dichtungen, für die zunächst ein Prototypenwerkzeug entsteht. Den verbindlichen Termin nennen wir im Angebot; bei dringendem Bedarf ist Expressfertigung möglich.
Fertigen Sie auch Einzelstücke und Kleinserien?
+ Ja. Wasserstrahlschneiden, Plotten und Konfektion kommen ohne teure Werkzeuge aus und eignen sich ab Stückzahl 1. Für formgefertigte Dichtungen arbeiten wir je nach Projektphase mit kostengünstigen Prototypenwerkzeugen oder langlebigen Serienwerkzeugen – so bleibt auch die Kleinserie wirtschaftlich.
Welcher Werkstoff passt zu meiner Anwendung?
+ Das hängt vor allem von Medienkontakt, Umgebungstemperatur und mechanischer Belastung ab. Als Richtwerte: EPDM für Witterung, Heißwasser und Dampf; NBR für Öle und Fette; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für extreme Kälte und Hitze sowie physiologisch unbedenkliche Anwendungen. Wir beraten vor dem Angebot und legen die Mischung anhand Ihrer Einsatzdaten aus.
Welche Unterlagen brauchen Sie für ein Angebot?
+ Am schnellsten geht es mit einer technischen Zeichnung oder 3D-Daten. Es genügen aber auch eine Skizze, eine Produktbeschreibung oder ein Muster: Bestandsteile vermessen wir und erstellen daraus Zeichnung und 3D-Konstruktion. Hilfreich sind zusätzlich Angaben zu Werkstoff oder Einsatzbedingungen sowie zur benötigten Stückzahl.
