Gummimanschettenfür bewegte Bauteile
Gummi- und Silikonmanschetten für Rohre und technische Anlagenteile gehören zu unseren Kernkompetenzen: Schutz- und Verbindungsmanschetten für bewegte und geführte Bauteile – in sorgfältiger Handarbeit gefertigt, mit individuellen Wandstärken und Gewebeeinlagen als Druckträger.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Nahtlos geklebt, gewickelt und vulkanisiert oder mit Druckluft arbeitend: Je nach Einsatzbereich, Material und Stückzahl wählen wir die Fertigungslösung mit der optimalen Verbindung – denn die Verbindung entscheidet über die Haltbarkeit.
Nahtlos geklebte Manschetten
Plattenzuschnitte werden per Schrägschnitt geschäftet, geschliffen und mit hitzeaktivierbaren, auf das Elastomer abgestimmten Spezialklebern verklebt – nahezu nahtlos und dauerhaft belastbar. Das breite Spektrum hochwertiger Plattenmaterialien macht auch Einzelanfertigungen wirtschaftlich.
HandarbeitAb Stückzahl 1Gewickelte, vulkanisierte Manschetten
Kalandrierte Mischungsbahnen werden auf Edelstahlrohre gewickelt, präzise fixiert und im Autoklaven vulkanisiert. Erste Wahl bei hohen Temperaturen, chemischer Belastung und starker mechanischer Beanspruchung – auch mit Gewebeeinlagen als Druckträger.
WicklungAutoklavBlähmanschetten & Blähschläuche
Mit Druckluft beaufschlagt dichten sie umlaufende Spalte dynamisch ab – etwa beim Befüllen von Big Bags und Fässern oder in der Kanalsanierung. Hochabriebfeste Elastomere, rundum vulkanisierte Verbindungen und einvulkanisierte Luftanschlüsse sorgen für hohe Lebensdauer.
DruckluftHandarbeitFaltenbälge & Schutzmanschetten
Faltenmanschetten schützen bewegte und geführte Bauteile vor Staub, Schmutz und Feuchtigkeit und machen die Bewegung über mehrere Falten mit – als Zeichnungsteil oder nach Bestandsmuster gefertigt.
Nach ZeichnungNach MusterSonderausführungen & Zulassungen
Dünnwandig, konisch oder hochabriebfest; elektrisch leitfähig; mit Gewebe verstärkt; Brandschutz nach DIN EN 45545 HL3; für die Lebensmittelindustrie mit Zulassung – auch blau und metallisch detektierbar, mit BfR- und FDA-Konformität.
Nach ZeichnungSonderausführung
Manschetten aus der Fertigung
Gefertigte Manschetten aus Gummi, Gewebe und Kunststoff – Bauformen aus laufenden und abgeschlossenen Projekten.

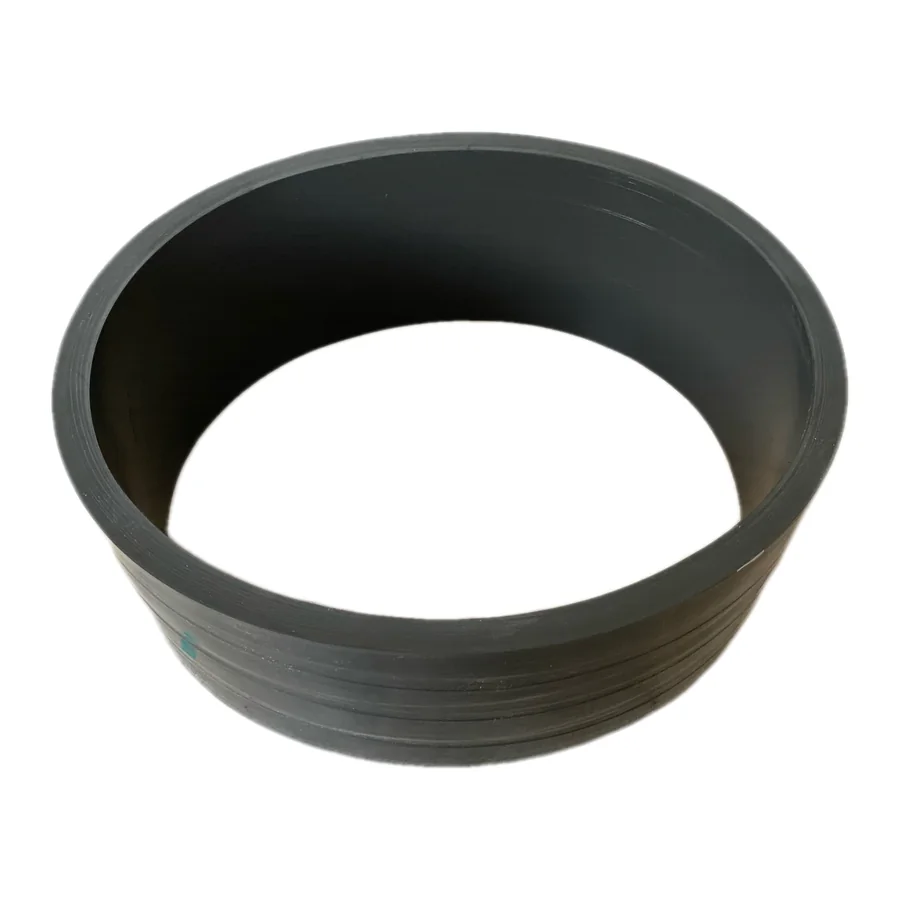

Konische Gummimanschette mit gerippter Lauffläche

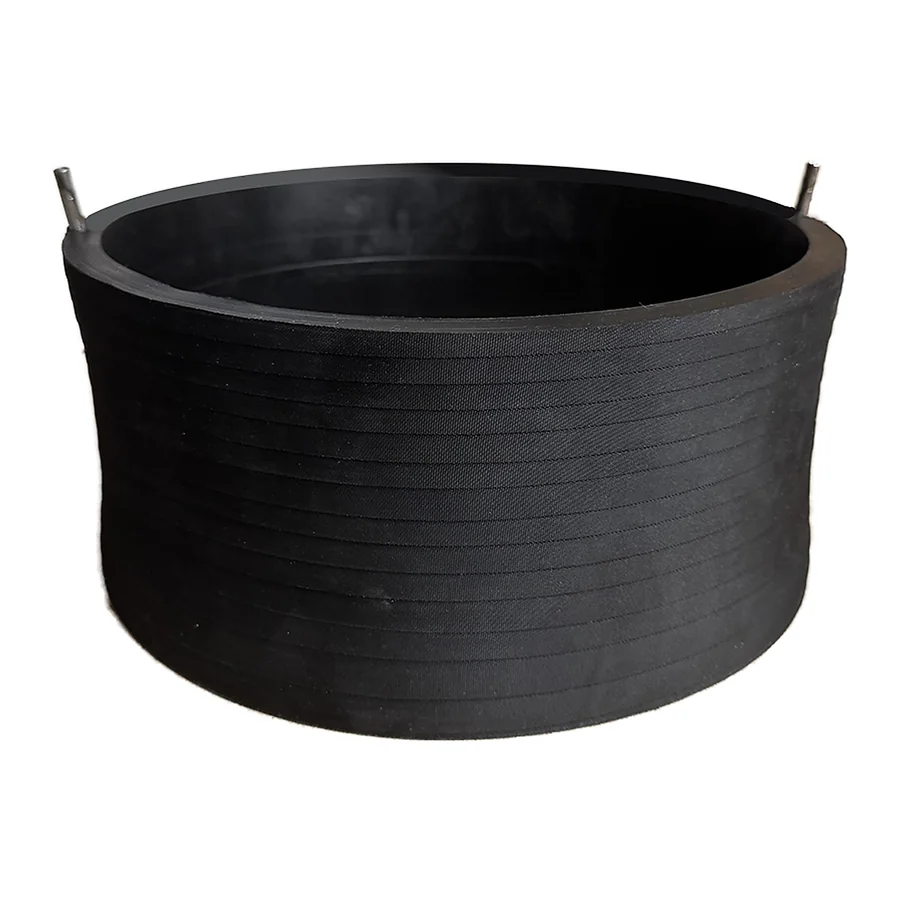

Gewebeverstärkte Gummimanschette mit Spanndrähten

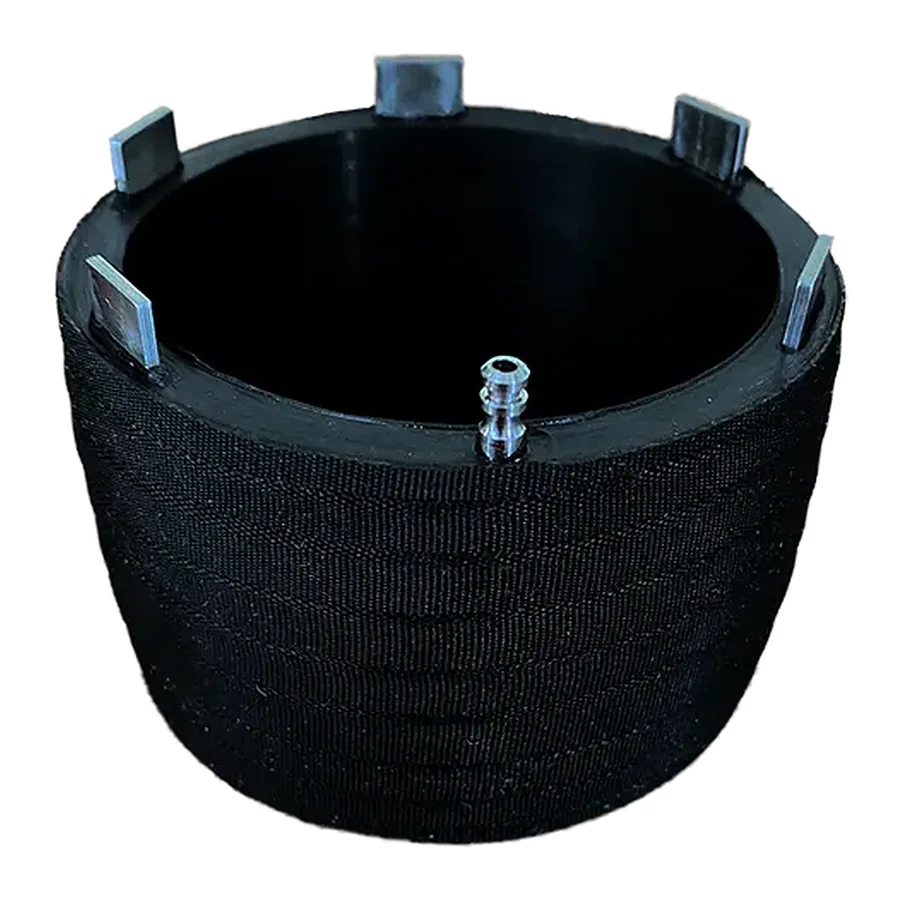

Gewebemanschette mit Spannbügeln und Klemmschrauben
Gummimanschette mit eingelegtem Metallring

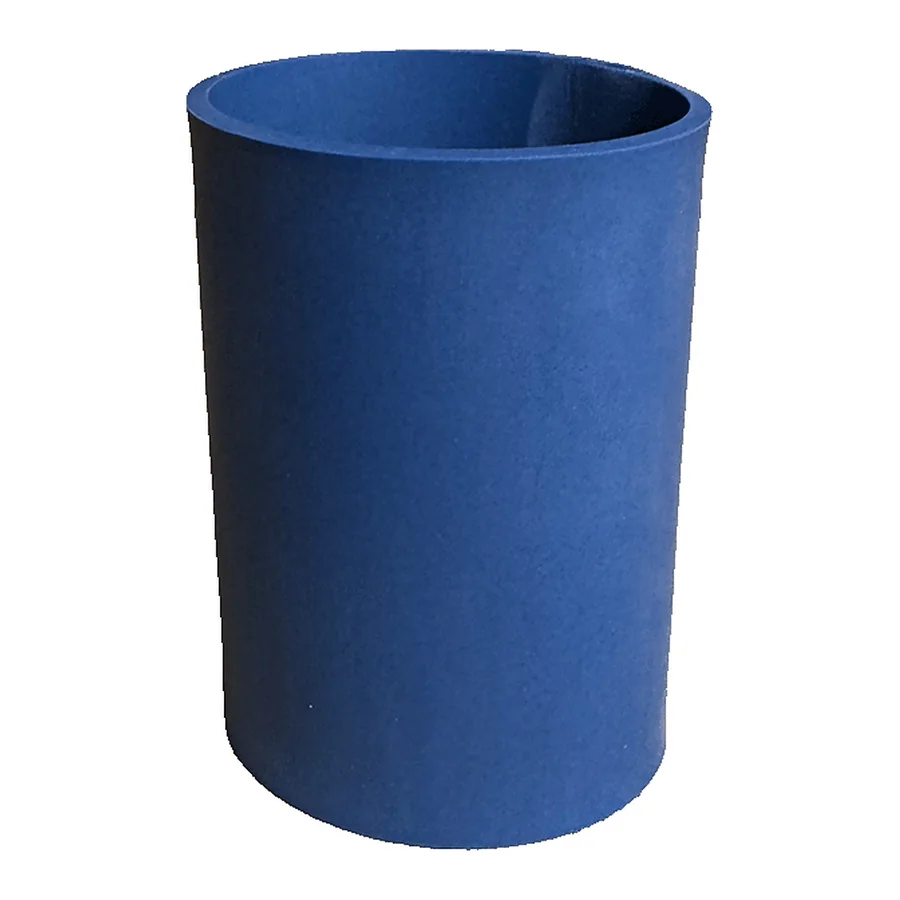

Blaue Gummimanschette, zylindrische Bauform

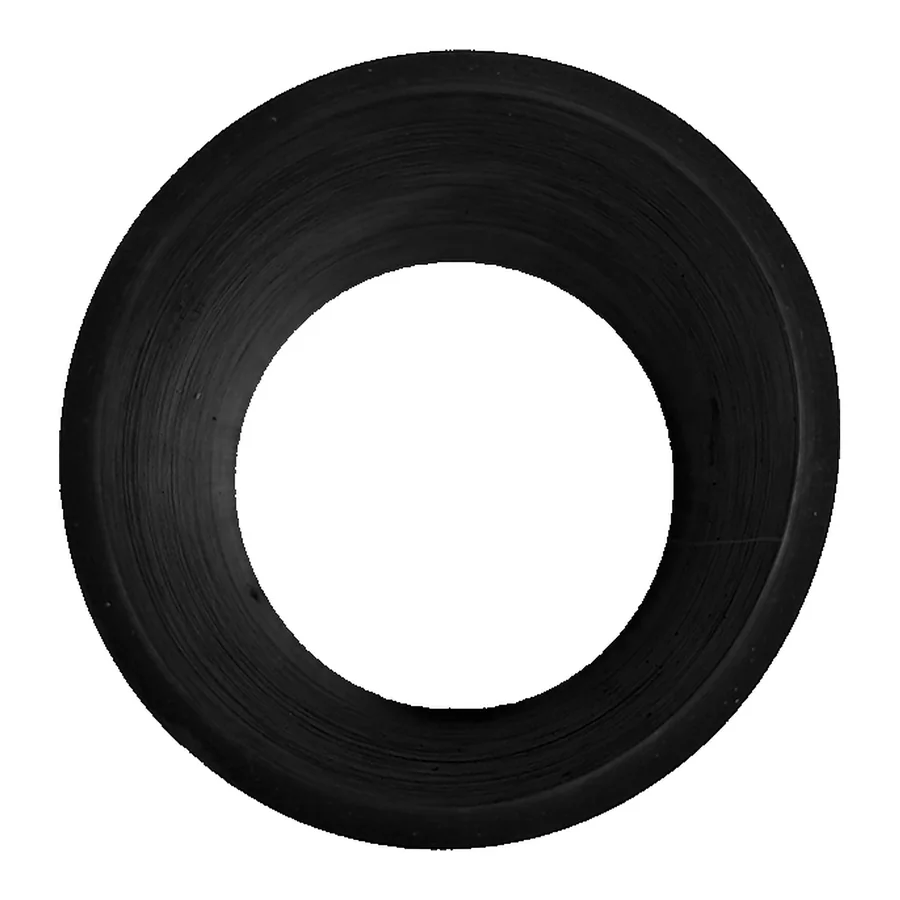

Flache Gummimanschette in Ringform

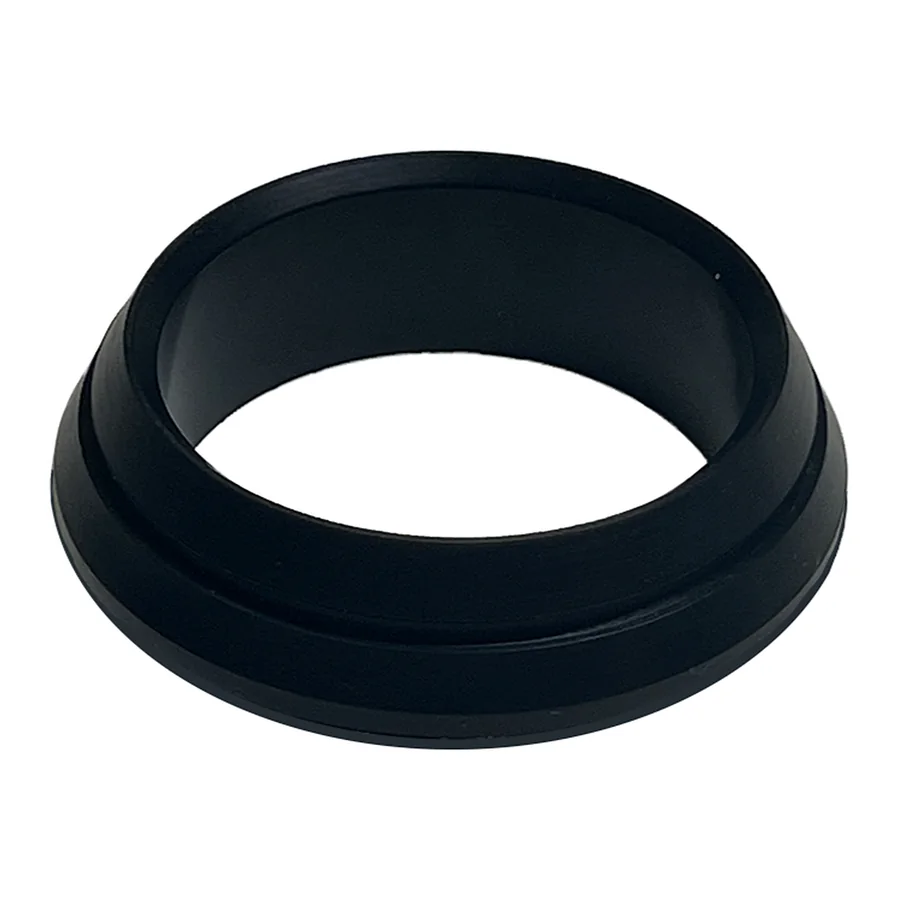

Gummimanschette mit umlaufendem Kragen

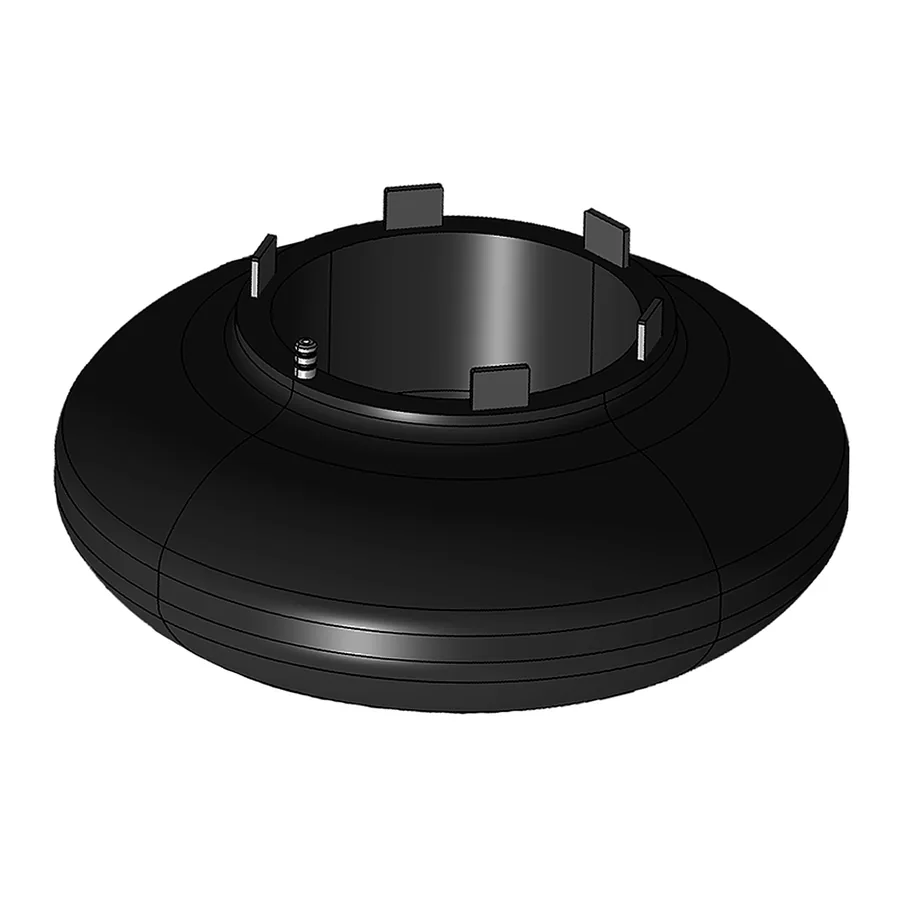

Manschette mit angeformten Spannlaschen

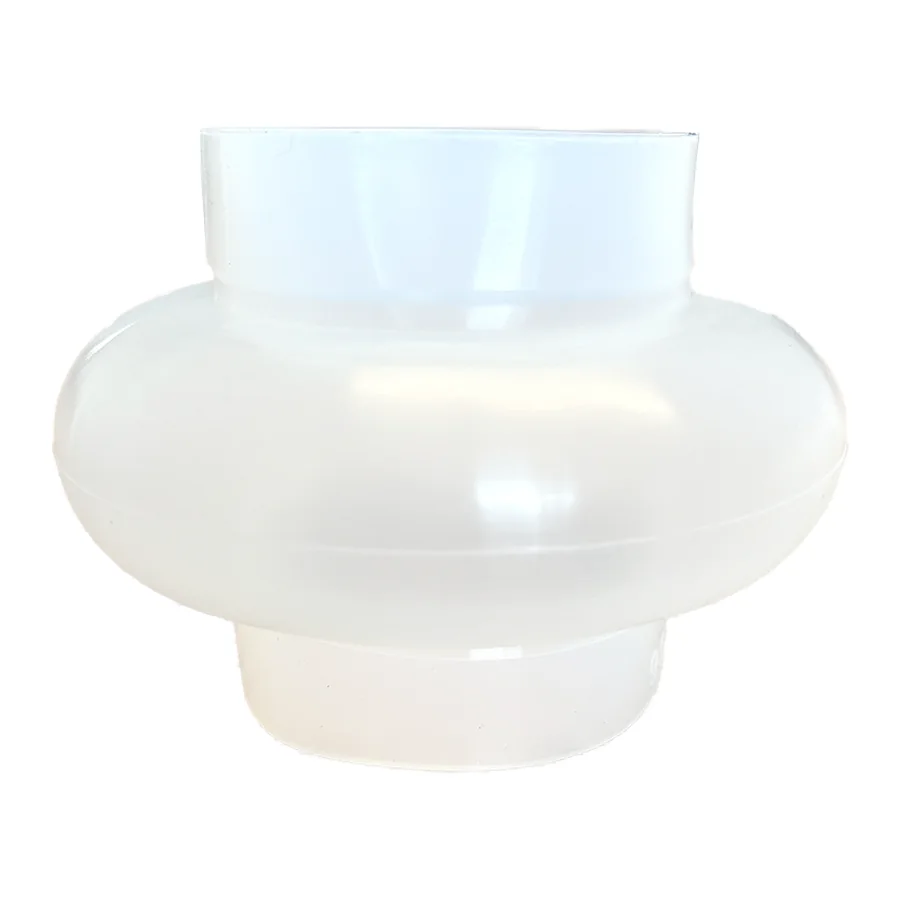

Transparente Silikonmanschette mit Wulst
Gerillte Manschette aus hellem Kunststoff
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle und Fette bei guter Abriebfestigkeit – Maschinen- und Anlagenbau |
| CRChloropren (Neopren) | −30 bis +100 °C | Witterungs- und alterungsbeständiger Allrounder mit guter mechanischer Festigkeit |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, Lebensmittelanwendungen – auch blau und metallisch detektierbar |
Ausführungen Manschetten
Alle Manschetten im Überblick – jede Ausführung nach Zeichnung, Muster oder Norm gefertigt.
Rohrmanschetten
Dicht-, Schutz- und Reparaturmanschetten für Rohrleitungen und Rohrverbindungen.
Zur AusführungÜbergangsmanschetten
Flexible Verbindungsmanschetten für Rohre unterschiedlicher Durchmesser und Materialien.
Zur AusführungKonische Manschetten
Konisch zulaufende Manschetten für stufenlose Durchmesserübergänge und bewegte Bauteile.
Zur AusführungBlähmanschetten
Pneumatisch aufblähbare Dichtmanschetten für Big-Bag- und Fassbefüllung – dynamische Abdichtung gegen Pulver, Staub und Flüssigkeiten.
Zur Ausführung
Zeichnung, Muster, Serie
Drei Schritte von der Anfrage zur laufenden Fertigung – mit einem Ansprechpartner über den gesamten Weg.
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Manschette, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen zu Manschetten
Geklebt oder vulkanisiert – welche Manschette ist die richtige?
+ Für einfache Anwendungen und kleinere Stückzahlen fertigen wir handgearbeitete Manschetten aus präzise geschäfteten Plattenzuschnitten mit hitzeaktivierbaren Spezialklebern – nahezu nahtlos und dauerhaft belastbar. Bei hohen Anforderungen an Temperatur-, Medien- oder mechanische Beständigkeit empfehlen wir gewickelte, im Autoklaven vulkanisierte Manschetten aus eigenen Elastomer-Mischungen: die robusteste und langlebigste Ausführung.
Fertigen Sie Manschetten in Sondermaßen und kleinen Stückzahlen?
+ Ja. Unsere Manschetten entstehen in sorgfältiger Handarbeit – das erlaubt individuelle Durchmesser und Wandstärken, eine vielfältige Materialauswahl und spezielle Ausführungen mit Gewebeeinlagen als Druckträger. Nahtlos geklebte Manschetten aus Plattenmaterial sind bereits ab Stückzahl 1 wirtschaftlich.
Was sind Blähmanschetten und wo werden sie eingesetzt?
+ Blähmanschetten dichten Pulver, Staub und flüssige Medien dynamisch ab: Mit Druckluft beaufschlagt fixieren sie sich an definierten Positionen in Rohren oder Anlagen und schließen umlaufende Spalte zuverlässig. Typische Einsatzbereiche sind die Befüllung von Big Bags und Fässern sowie die Kanalsanierung. Je nach Durchmesser, Spaltmaß und Ausdehnung integrieren wir verstärkende Nylonfäden oder Gewebeeinlagen; einvulkanisierte Luftanschlüsse sorgen für hohe Lebensdauer.
Welcher Werkstoff eignet sich für meine Manschette?
+ Das hängt von Medienkontakt, Temperatur und mechanischer Beanspruchung ab. Als Richtwerte: EPDM für Witterung und Heißwasser, NBR für Öle und Fette bei hoher Abriebfestigkeit, CR als witterungs- und alterungsbeständiger Allrounder, Silikon (VMQ) für Lebensmittelanwendungen – auf Wunsch blau eingefärbt oder metallisch detektierbar. Wir beraten vor dem Angebot und legen die Mischung anhand Ihrer Einsatzdaten aus.
