Übergangskompensatoren für unterschiedliche Anschlussgeometrien
Übergangskompensatoren aus Gummi und Silikon gleichen Bewegungen, Schwingungen und thermische Dehnungen an Übergangsstellen mit unterschiedlichen Durchmessern oder Anschlussgeometrien aus – als flexible Verbindung zwischen abweichenden Anschlüssen.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Übergangskompensatoren mit Flansch
Rohrdehnungsausgleicher mit konischem oder gestuftem Verlauf als flexible Verbindung zwischen unterschiedlichen Anschlussdurchmessern. Präzise gelochte Flansche oder eingearbeitete Stahlflansche ermöglichen die passgenaue Montage.
StandardSonderanfertigungÜbergangskompensatoren nach Hilfsform
Verbinden abweichende Anschlussgeometrien und -maße. Gefertigt auf speziell angepassten Hilfsformen in präziser Handarbeit: Nahtlose Verbindungen und maßgenaue Verarbeitung ergeben langlebige, belastbare Kompensatoren für individuelle Einbausituationen.
HilfsformHandarbeitAusführungen für höheren Betriebsdruck
Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe – ausgelegt auf Druck, Temperatur und Medium Ihrer Anlage.
GewebeeinlageVakuumstützringSonderausführungen & Zulassungen
Silikonkompensatoren mit BfR- und FDA-Konformität, blau mit Lebensmittelzulassung oder metallisch detektierbar; Brandschutz nach DIN EN 45545 HL3, PTFE- und Keramik-Beschichtungen, UL-zertifizierte Ausführungen.
Nach ZeichnungNach Muster
Übergangskompensatoren aus der Fertigung
Ausgeführter Kompensator zwischen zwei unterschiedlichen Anschlüssen.

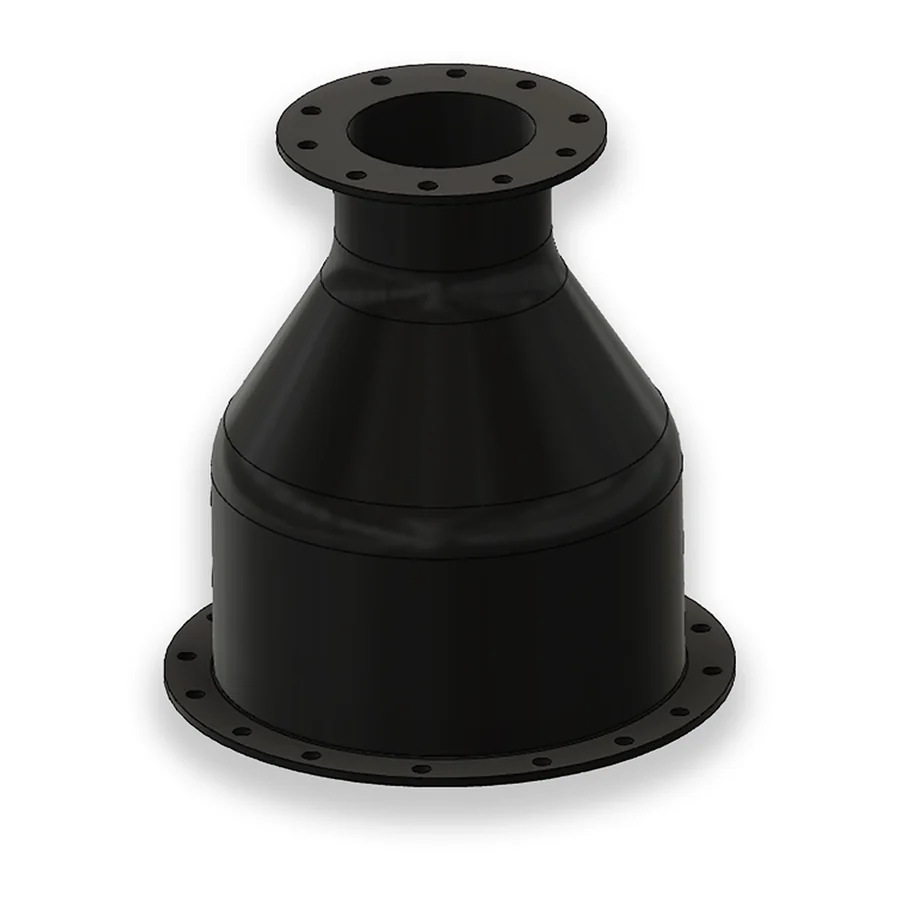

Reduzier-Kompensator mit gelochten Flanschen
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Medium / Einsatz |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Heißwasser, Dampf und Abwasser – Wassertechnik und Außeneinsatz |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – ölführende Leitungen |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Chemie und Petrochemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Lebensmittel und Getränke – auf Wunsch blau eingefärbt oder metallisch detektierbar |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Kompensatoren.
Eckige Kompensatoren
Kompensatoren für rechteckige und quadratische Kanal- und Leitungsquerschnitte, modular gefertigt.
Zur AusführungFlanschkompensatoren
Kompensatoren mit Flanschanschluss für die passgenaue, schraubbare Montage in Rohrleitungssystemen.
Zur AusführungWiegekompensatoren
Mechanische Entkopplung zwischen Rohrleitung und Waage – für unverfälschte Messergebnisse.
Zur AusführungWaagenkompensatoren
Flexible Verbindung zwischen Anlage und Behälter auf der Waage – ohne Verfälschung des Wägeergebnisses.
Zur AusführungStufenkompensatoren
Gestufter Durchmesserübergang zwischen unterschiedlichen Nennweiten, auf kürzester Baulänge.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissener Übergangskompensator, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Übergangskompensatoren?
EPDM für Heißwasser, Dampf und Abwasser; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für Lebensmittel und Getränke, auf Wunsch blau eingefärbt oder metallisch detektierbar.
Können Übergangskompensatoren unterschiedliche Durchmesser verbinden?
Ja. Übergangskompensatoren verbinden abweichende Anschlussgeometrien und -maße – gefertigt auf speziell angepassten Hilfsformen in präziser Handarbeit.
Sind Übergangskompensatoren auch für höheren Betriebsdruck geeignet?
Ja. Für Anwendungen mit erhöhtem Betriebsdruck integrieren wir verstärkende Gewebeeinlagen als Druckträger oder Vakuumstützringe – ausgelegt auf Druck, Temperatur und Medium Ihrer Anlage.
Sind Übergangskompensatoren mit Flansch erhältlich?
Ja, präzise gelochte Flansche oder eingearbeitete Stahlflansche ermöglichen die passgenaue Montage an den jeweiligen Anschlussdurchmessern.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns den vorhandenen Übergangskompensator, wir vermessen ihn und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
