Gummi-Metall-Verbindungen nach Zeichnung, Muster oder 3D-Modell
Gummi-Metall-Verbindungen vereinen Dichtung, Dämpfung und Kraftübertragung in einem Bauteil – Elastomer und metallischer Träger werden im Werkzeug dauerhaft verbunden. Wir begleiten Sie von der Konzeptphase über seriennahe Prototypen bis zur Klein- und Großserie – nach Zeichnung, 3D-Modell oder Muster.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Direkte Haftung im Werkzeug
Metallteil und unvulkanisierte Elastomermischung werden gemeinsam ins Werkzeug eingelegt. Über Haftvermittler entsteht beim Vulkanisieren eine dauerhafte, chemische Verbindung zwischen Gummi und Metall.
HaftvermittlerVulkanisationCompression Moulding (CM) mit Metalleinlage
Die Rohmischung wird um die Metalleinlage herum verpresst und vulkanisiert. Wirtschaftlich für einfache Geometrien und kleinere bis mittlere Serien.
FormpressenKlein- / MittelserieInjection Moulding (IM) mit Metalleinlage
Die Mischung wird automatisiert um die eingelegte Metallkomponente gespritzt – kurze Zykluszeiten und enge Toleranzen, wirtschaftlich vor allem für größere Serien.
SpritzgießenGroßserieGummierte Bleche & Walzen
Großflächige Beschichtung von Blechen, Walzen und Behältern mit Elastomer – für Verschleiß-, Korrosions- und Schallschutz sowie definierte Reibwerte.
WalzenbeschichtungNach ZeichnungSonderausführungen & Zulassungen
Edelstahl-, Aluminium- oder verzinkte Einlagen, zusätzlicher Korrosionsschutz sowie Ausführungen nach kundenspezifischer Zeichnung oder Muster.
Nach ZeichnungNach Muster
Gummi-Metall-Verbindungen aus der Fertigung
Schwingungsdämpfer mit Gewindebolzen und Manschette mit eingelegtem Metallring.

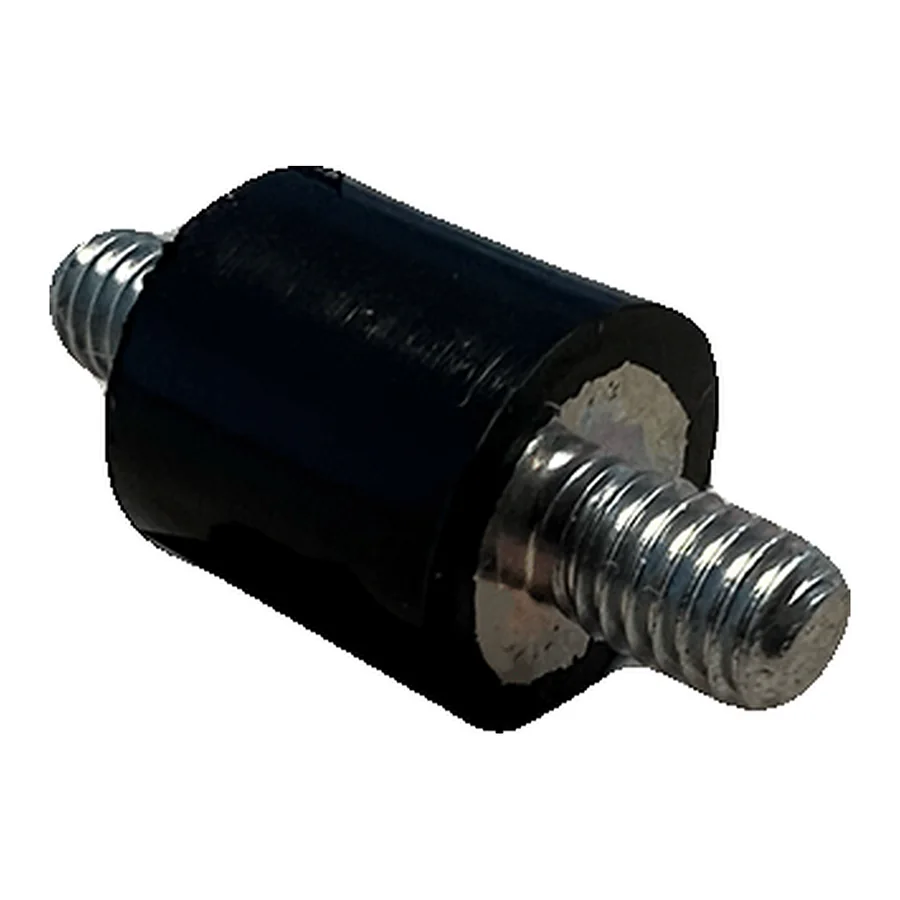

Gummi-Metall-Schwingungsdämpfer mit Gewindebolzen

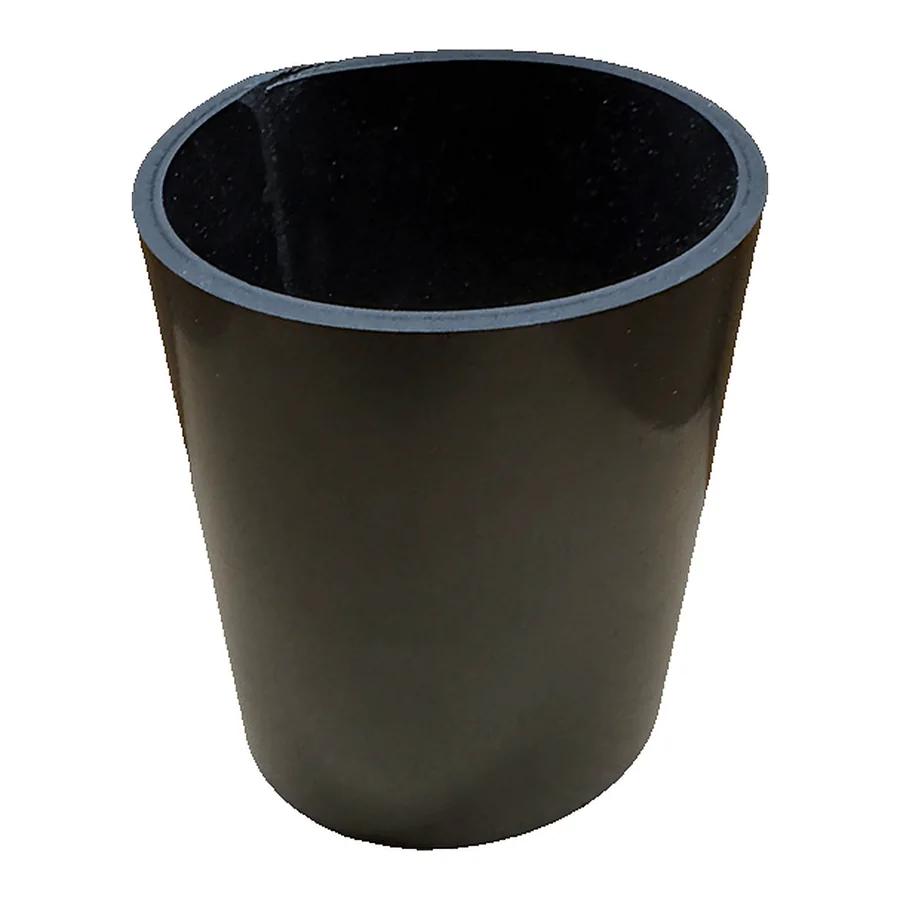

Gummimanschette mit eingelegtem Metallring
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Formteile.
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp aus 3D-Druck, Vakuumguss oder Prototypenwerkzeug – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Gummi-Metall-Verbindung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Gummi-Metall-Verbindungen?
EPDM für Witterung, Ozon und Heißwasser; NBR für Öle, Fette und Kraftstoffe; FKM für Chemikalien und hohe Dauertemperaturen; VMQ (Silikon) für extreme Temperaturen und physiologisch unbedenkliche Anwendungen.
Wie wird der Gummi dauerhaft mit dem Metall verbunden?
Metallteil und unvulkanisierte Elastomermischung werden gemeinsam ins Werkzeug eingelegt. Über Haftvermittler entsteht beim Vulkanisieren eine dauerhafte, chemische Verbindung zwischen Gummi und Metall.
Welche Metalle können Sie verarbeiten?
Stahl, Edelstahl, Aluminium und verzinkte Bleche – auf Wunsch mit zusätzlichem Korrosionsschutz. Welches Metall sich eignet, hängt von Umgebung, Belastung und Einbausituation ab.
Fertigen Sie auch gummierte Bleche und Walzen?
Ja. Großflächige Beschichtung von Blechen, Walzen und Behältern mit Elastomer – für Verschleiß-, Korrosions- und Schallschutz sowie definierte Reibwerte, nach Ihrer Zeichnung.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns das Bestandsteil, wir vermessen es und erstellen per Reverse Engineering die Fertigungsgrundlage – auch als Einzelstück oder Kleinserie.
