Flachdichtungen nach Maß
Flachdichtungen aus hochwertigem Plattenmaterial geschnitten: für nahezu jede zweidimensionale Kontur, präzise und wirtschaftlich umgesetzt – vom Einzelteil bis zur Serie, aus eigener Fertigung.
Rückmeldung innerhalb von zwei Werktagen · unverbindlich
Bauformen & Verfahren
Standardkonturen & Halbzeuge
Flachdichtungen und Zuschnitte aus Plattenmaterial für gängige Konturen und Lochbilder – wirtschaftlich ab Kleinserie.
WasserstrahlStanzenIndividuelle Konturen nach Zeichnung
Nahezu jede zweidimensionale Kontur lässt sich präzise umsetzen – nach Zeichnung, DXF-Datei oder Muster.
PlottenNach ZeichnungEinzelstücke & Kleinserien
Ohne Werkzeugkosten ab Stückzahl 1 – ideal für Ersatzteile, Prototypen und Kleinserien.
Ab Stückzahl 1Prototyp → SerieSonderanfertigung nach Zeichnung
Sonderausführungen nach Ihren Vorgaben: selbstklebend ausgerüstet, mit Gewebeeinlage verstärkt, geschäumt aus Moosgummi oder Zellkautschuk, in lebensmittelkonformen Silikonmischungen oder metallisch detektierbar.
Nach ZeichnungNach Muster
Flachdichtungen aus der Fertigung
Flansch-, Platten- und Stanzdichtungen aus laufenden und abgeschlossenen Projekten.

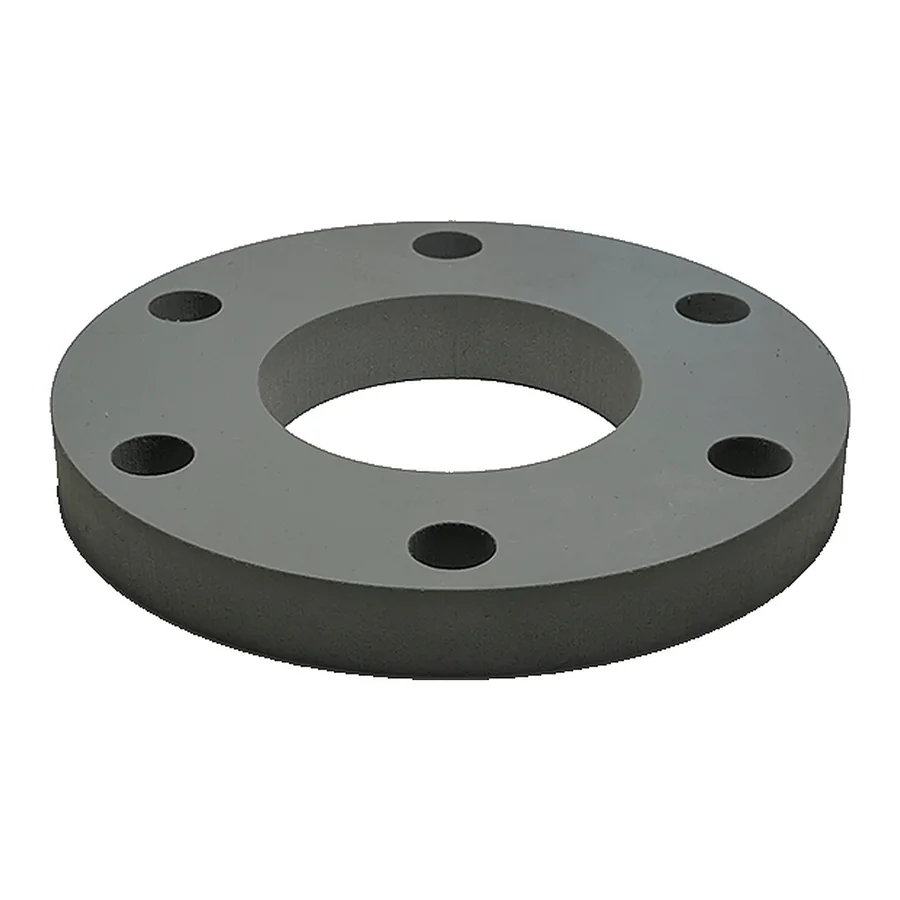

Flanschdichtung mit sechs Schraublöchern

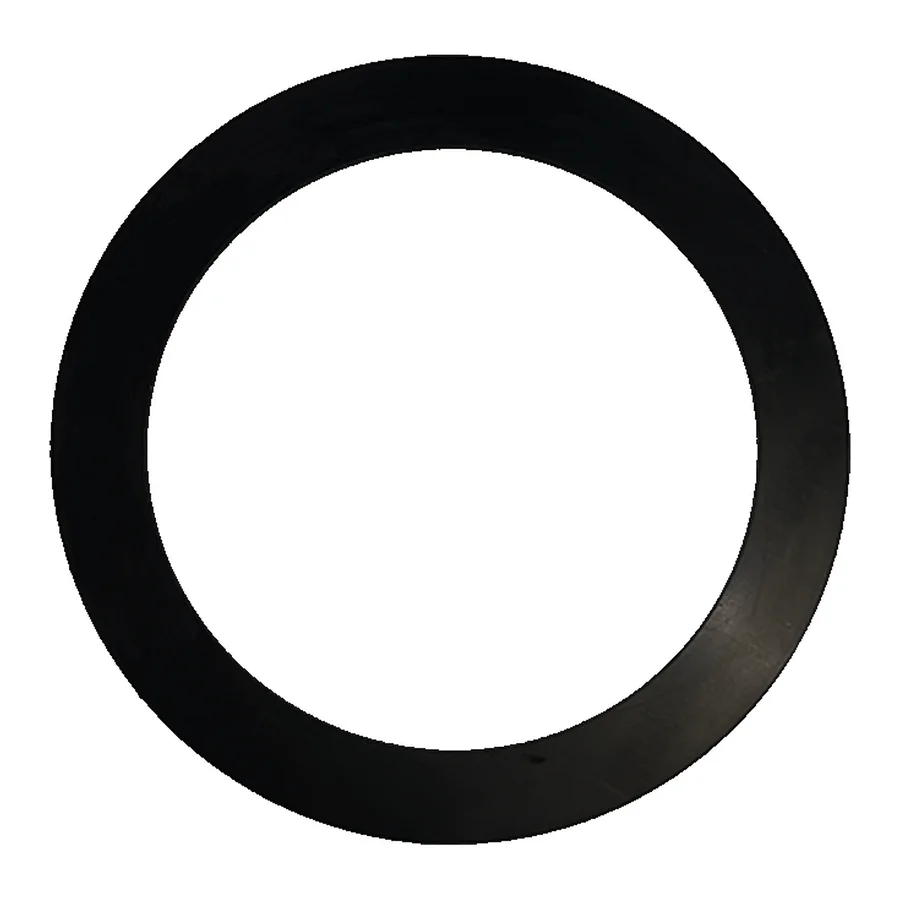

Flacher Dichtring aus Gummi

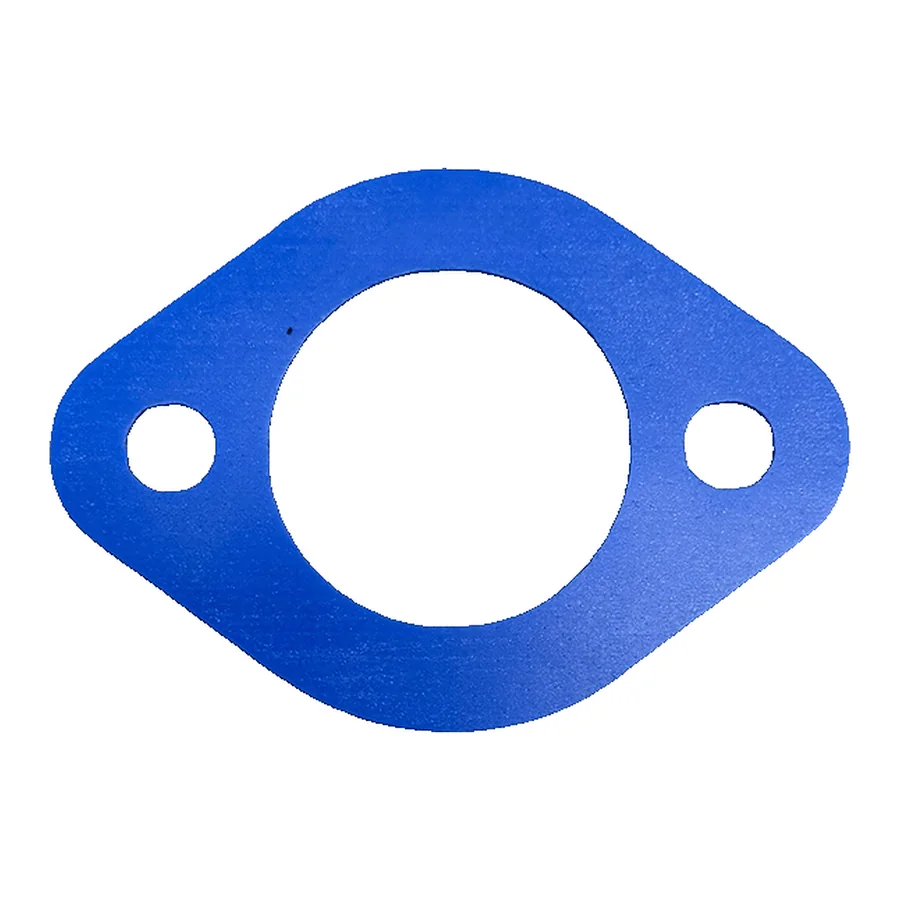

Ovale Flanschdichtung mit zwei Schraublöchern

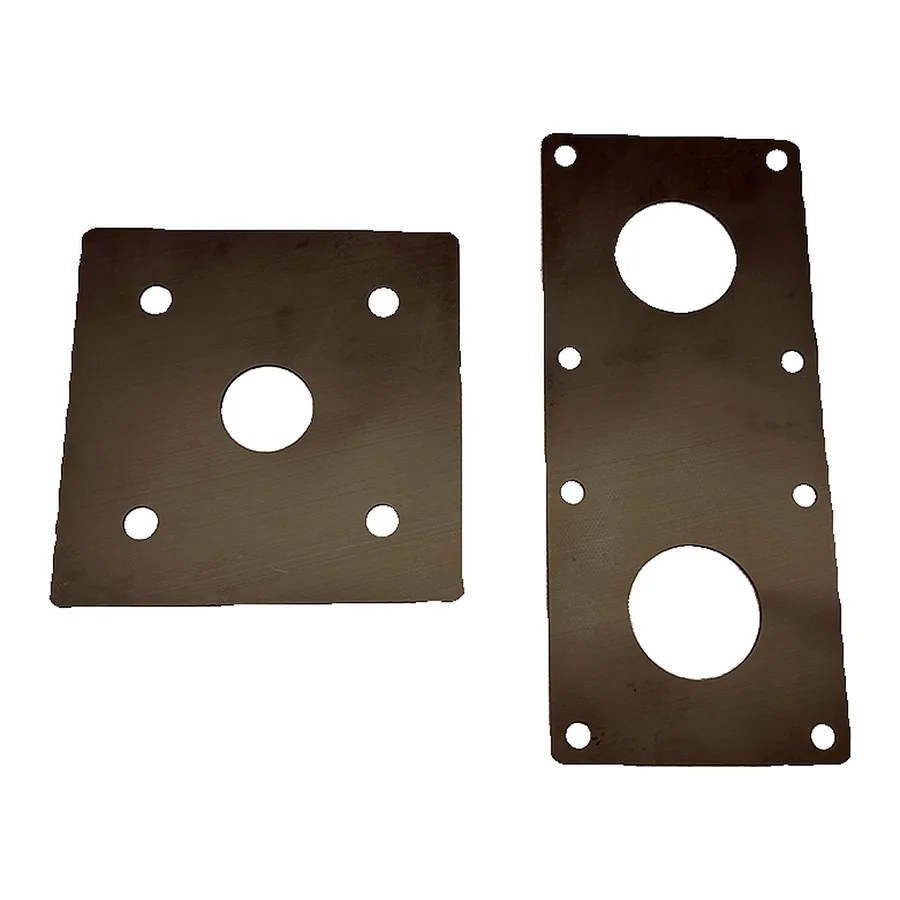

Gestanzte Flachdichtungen mit Durchbrüchen

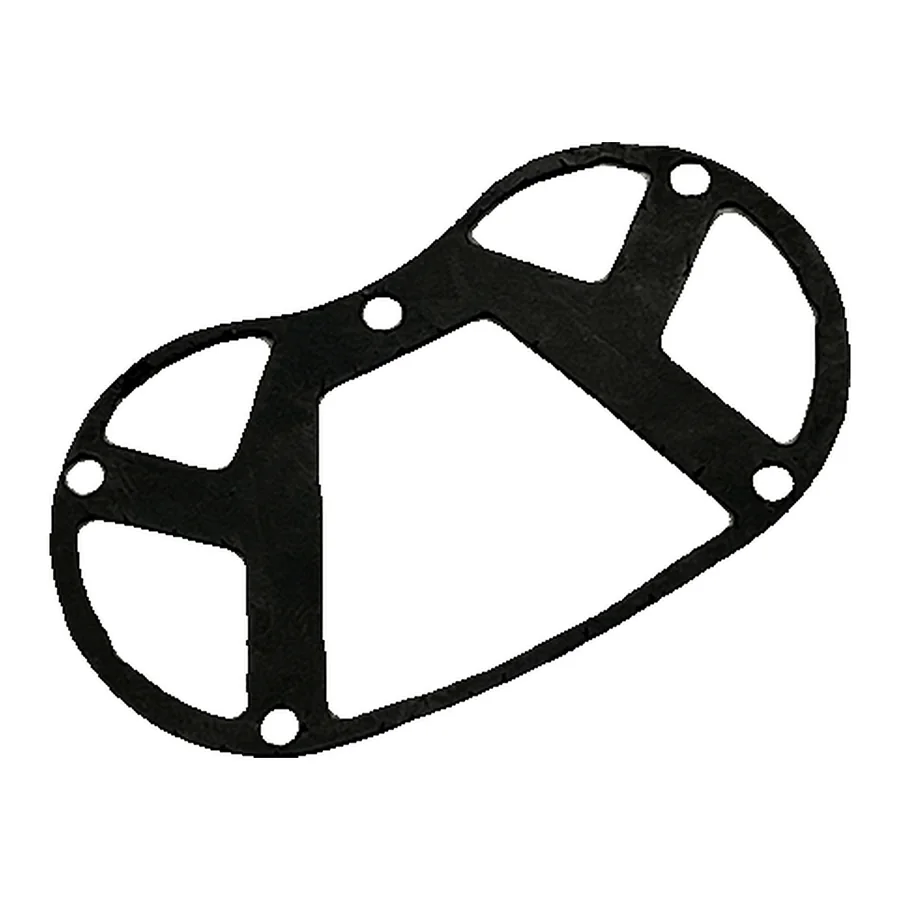

Gestanzte Dichtung mit Stegen und Bohrungen
Werkstoffauswahl
Die Werkstoffauswahl ist vor allem abhängig von mechanischer Belastung, der Umgebungstemperatur und dem direkten Medienkontakt des Produkts. Gerne beraten wir Sie hinsichtlich bestimmter Parameter wie Härte, Dehnung, Rückstellverhalten oder Medienbeständigkeiten.
Unsere Produkte werden aus einer Auswahl von über sechshundert hochwertigen Rohmischungen und Plattenmaterialien hergestellt. Bei herausfordernden Produktentwicklungen stimmen wir die Materialzusammensetzung gezielt mit dem Kunden und unserem Netzwerk aus Anwendungstechnikern und Compoundern genau auf die chemischen und technischen Anforderungen ab.
Alle Werkstoffe im Detail| Werkstoff | Temperaturbereich | Stärke |
|---|---|---|
| Gummi | ||
| EPDMEthylen-Propylen-Dien | −40 bis +150 °C | Witterung, Ozon, Heißwasser und Dampf – Außeneinsatz und Wassertechnik |
| NBRNitril-Butadien | −30 bis +100 °C | Öle, Fette und Kraftstoffe – Hydraulik und Pneumatik |
| FKMFluorkautschuk (Viton) | −20 bis +200 °C | Chemikalien und hohe Dauertemperaturen – Motor und Chemie |
| Silikon | ||
| VMQSilikon | −60 bis +200 °C | Extreme Kälte und Hitze, physiologisch unbedenkliche Mischungen – Lebensmittel und Medizin |
Weitere Ausführungen
Weitere Bauformen aus der Gruppe Dichtungen.
Formgefertigte Dichtungen
Formdichtungen mit komplexen Geometrien, im Vulkanisationswerkzeug gefertigt – vom Prototyp bis zur Serie.
Zur AusführungFlachdichtungsrahmen
Flachdichtungen in Rahmenform, aus einem Stück geschnitten oder aus Segmenten zusammengesetzt.
Zur AusführungWasserstrahlgeschnittene Dichtungen
Flachdichtungen, werkzeuglos per Wasserstrahl geschnitten – präzise und ohne thermische Belastung.
Zur Ausführung
Zeichnung, Muster, Serie
Zeichnung
Sie senden Zeichnung, 3D-Modell, Skizze oder Muster. Wir prüfen Machbarkeit, Werkstoff und den wirtschaftlichsten Fertigungsweg.
Muster
Prototyp oder Erstmuster zum Testen unter realen Bedingungen – auf Wunsch mit Erstmusterprüfbericht. Erst nach Ihrer Freigabe geht es weiter.
Serie
Reproduzierbare Serienfertigung, Los für Los in gleichbleibender Mischung – mit Wareneingangs- und Warenausgangskontrolle.
Ersatzteil ohne Zeichnung? Wir vermessen Ihr Bestandsteil.
Verschlissene Flachdichtung, aber keine Unterlagen? Das ist der Normalfall. Schicken Sie uns das Bestandsteil – per Reverse Engineering entsteht daraus eine belastbare Fertigungsgrundlage. Wir fertigen nach, auch Einzelstücke und Kleinserien.
Bestandsteil anfragen- Vermessung des Bestandsteils und Fertigung nach Muster
- Erstellung von technischen Zeichnungen und 3D-Konstruktionen
- Auf Wunsch: Werkstoff- und Kostenoptimierung gegenüber dem Original
Häufige Fragen
Welche Werkstoffe eignen sich für Flachdichtungen?
Für Außendichtungen und Witterungseinsatz eignet sich EPDM am besten, für Öl- und Kraftstoffkontakt NBR, bei hohen Chemikalien- und Temperaturanforderungen FKM und für Lebensmittel- oder Medizintechnik sowie extreme Temperaturen VMQ (Silikon). Wir legen die Mischung anhand von Medium, Temperatur und Belastung aus.
Welche Fertigungsverfahren nutzen Sie für Flachdichtungen?
Je nach Kontur und Stückzahl schneiden wir per Wasserstrahl, Stanzen oder Plotten – wir wählen das wirtschaftlichste Verfahren für Ihre Geometrie und Losgröße.
Ab welcher Stückzahl fertigen Sie Flachdichtungen?
Wir fertigen ab Einzelstück bis zur Serie. Kleinere Mengen und Prototypen entstehen ohne Werkzeugkosten per Zuschnitt, für Großserien setzen wir Stanzwerkzeuge ein.
Welche Unterlagen brauchen Sie für ein Angebot?
Am schnellsten geht es mit Zeichnung, DXF/DWG-Datei oder Muster. Alternativ vermessen wir ein vorhandenes Bestandsteil.
Ich habe keine Zeichnung, nur ein verschlissenes Teil – was jetzt?
Kein Problem. Schicken Sie uns die vorhandene Flachdichtung, wir vermessen sie und fertigen per Reverse Engineering nach, auch als Einzelstück oder Kleinserie.
