ELASTIC



SOLUTIONS

Viton FKM Manschette.png

nahtlos geklebt oder vulkansiert in Handarbeit hergestellt

Dichtungsmanschetten, Rohrmanschetten oder Übergangsmanschetten gehören zu unserer Spezialität - bei SDGummi haben wir uns auf eine möglichst wirtschaftliche Maßanfertigung von Manschetten aus verschiedenen Elastomeren spezialisiert. Alle Manschetten werden in Handarbeit hergestellt, sodass wir unseren Kunden neben einer vielseitigen Materialauswahl, nahezu jeder Wandstärken und spezielle Ausführungen mit Gewebe als Druckträger anbieten können.

Dabei gibt es abhängig von der Bedarfsmenge und dem Material verschiedene Lösungen

für die optimale Verbindung.

Manschettenübersicht und Herstellungsverfahren

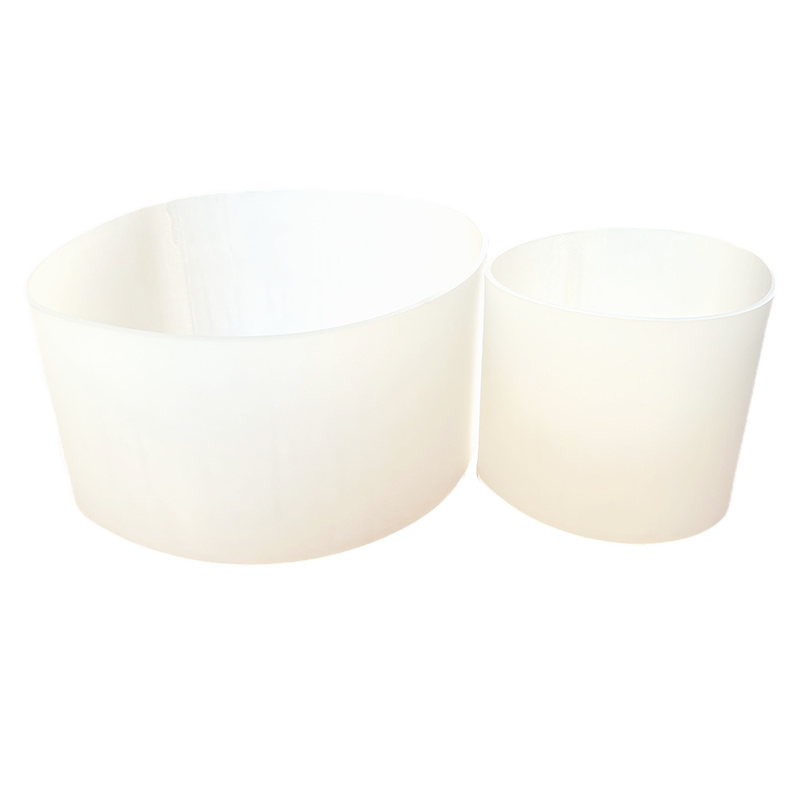

Silikon Manschette.png
Viton FKM Manschette.png

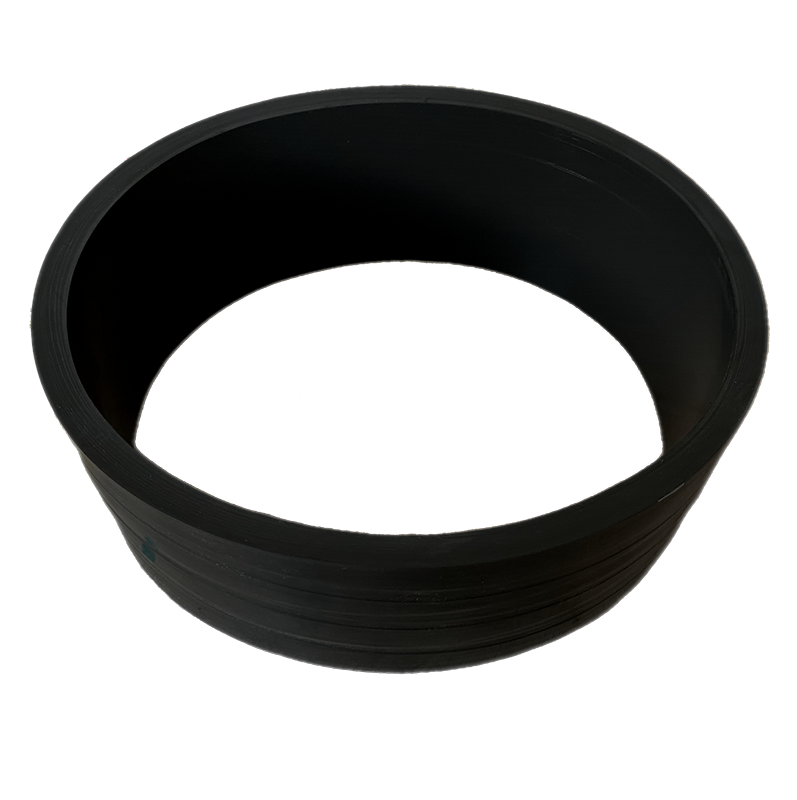

Naturkautschuk Manschette.png
nahtlos geklebte Manschetten

Rohrmanschetten oder Rohrdehnungsausgleicher dienen als Verbindungsstück für Rohre, um Schwingungen oder Dehnungen auszugleichen und sind eine kostengünstige Lösung für eine flexible Verbindung. Mit unseren nahtlos geklebten Manschetten können wir auf

ein breites Spektrum an Plattenmaterialien zurückgreifen,

um auch Einzelanfertigungen wirtschaftlich anzubieten.

Für jedes Material gibt es spezielle Kleber, um eine nahtlose und dauerhaft stabile Verbindung zu erreichen.

handgewickelte
Manschetten

Die handkonfektionierten Manschetten werden auf Edelstahlrohren aus kalandrierten Mischungsbahnen gewickelt, auf den Rohren fest fixiert und anschließend im Autoklaven vulkanisiert. So erreicht man ein langes Schlauchstück, von dem die Manschetten auf die entsprechende Länge abgelängt werden. Diese energieintensive und aufwändige Fertigung kommt nur

bei Klein- oder Großserien in Frage. Bei speziellen Ansprüchen an das Material oder hohen mechanischen Belastungen, wo beispielsweise Gewebeeinlagen als Druckträger gefordert sind, empfehlen wir diese Produkte.

Übergangs Manschetten

Übergangsmanschetten, konische Manschetten oder Trichter werden da eingesetzt, wo zwei unterschiedliche Rohrdurchmesser miteinander verbunden werden müssen. Abhängig von der Bedarfsmenge können wir diese Manschetten als handkonfektioniertes Produkt oder in Prototypenwerkzeugen vulkanisiert liefern.



Auf die Verbindung kommt es an...

Die Haltbarkeit von Gummimanschetten hängt neben einer geeigneten Materialauswahl hauptsächlich von der Qualität der Verbindung ab. Kostengünstige Plattenmaterialen in Verschnittqualitäten

für die Fertigung von Manschetten mit einer überlappten Verklebung sind weitgehend am Markt verbreitet. Für einfache Anwendungen und kleine Bedarfsmengen bieten wir unseren Kunden handgefertigte Manschetten aus geschäfteten Plattenzuschnitten mit hitzeaktivierbaren Spezialklebern nahtlos verklebt. Für spezielle Materialbeständigkeiten empfehlen wir vulkanisierte Manschetten aus unseren eigenen Mischungen, die auf Rohren gewickelt und im Autoklaven vulkanisiert werden.

Materialauswahl für Manschetten
  • EPDM

  • CR

  • NBR

  • FKM/VITON

  • NR

  • SILIKON

  • SBR

  • NR/SBR

  • PE

  • TPE

Beispiele für Sonderausführungen
  • geschäftet und außen geschliffen

  • mit Gewebeeinlagen zur Verstärkung

  • Verbundmaterialien

  • Brandschutz nach DIN EN 45545 HL3

  • BfR und FDA Konformität

  • blau für die Lebensmittelindustrie

  • metallisch detektierbar

  • UL zertifiziert

Beispiele für Sonderausführungen
  • dünnwandige Manschetten

  • mit Gewebeeinlagen zur Verstärkung

  • Verbundmaterialien

  • geschweißte Kunststoff Manschetten

  • dickwandige Manschetten

  • PTFE Beschichtungen

  • EU Semperit Qualitäten

  • Brandschutz nach DIN EN 45545 HL3

  • BfR und FDA Konformität

  • blau mit Lebensmittelzulassung

  • metallisch detektierbar

  • UL zertifiziert

Produktentwicklung
Vom Prototypen bis zur Serie





Unsere Produkte entwickeln wir nach 3D Modellen, technischen Zeichnungen,

Skizzen oder Produktmustern und klären mit Ihnen alle wichtigen

Parameter zur Entwicklung und erfolgreichen Umsetzung Ihrer Anforderung.

Wir vergleichen verschiedene Lösungsansätze und finden für Sie die beste

Lösung bezüglich Produktanforderung, Materialauswahl, Produktionstechnik

und wirtschaftlicher Umsetzung vom Prototypen bis zur Serie.

Mit modernen Konstruktionsprogrammen und einem breit aufgestelltem

Netzwerk aus Ingenieuren, Anwendungstechnikern und Herstellungspartnern

setzen wir Ihre Idee in kurzer Zeit in ein technisch funktionelles,

langzeitbeständiges und qualitativ hochwertiges Produkt um.
